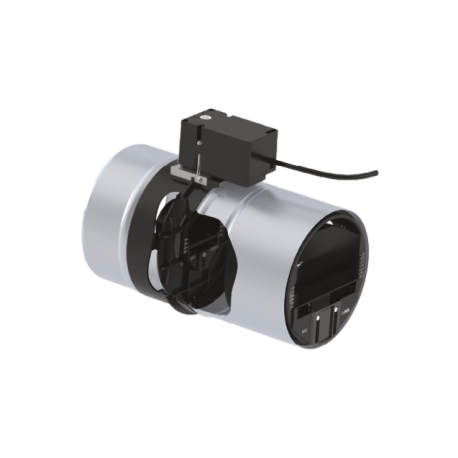

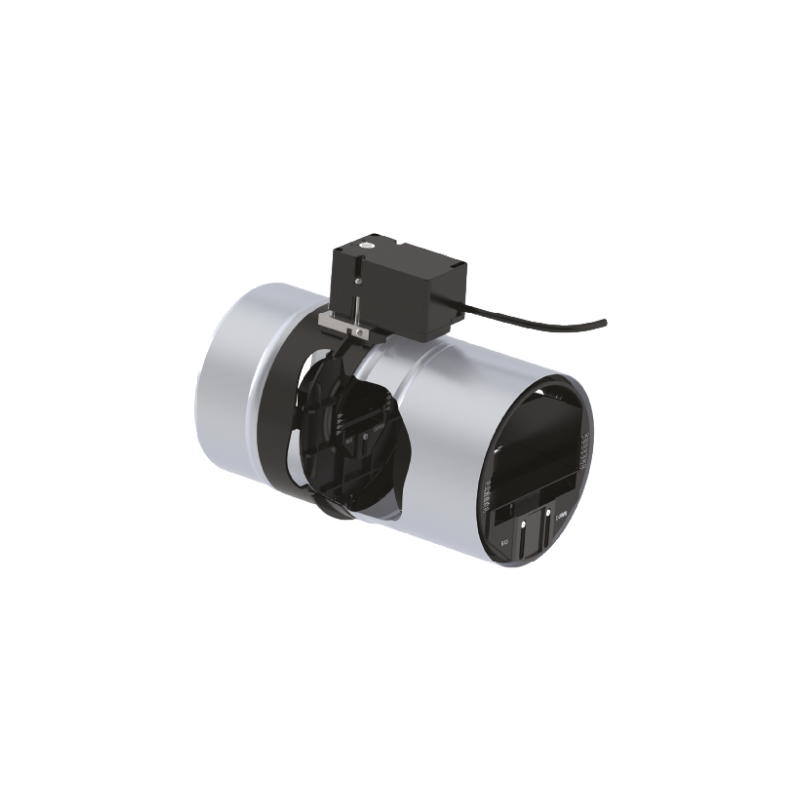

Registre bi-débit RMME

Registre bi-débit RMME

Description

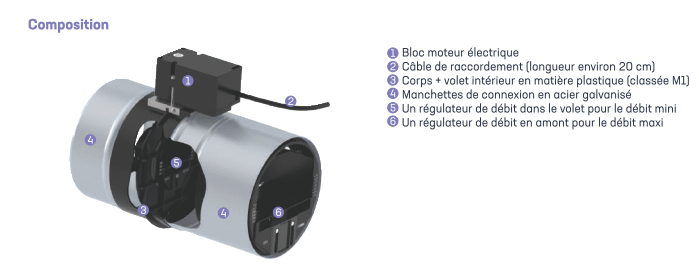

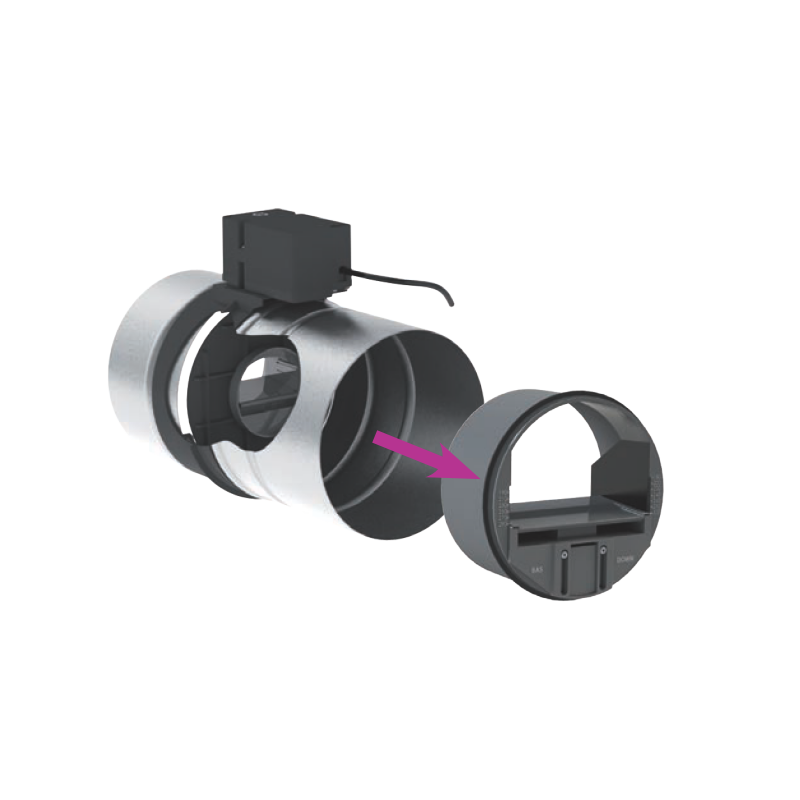

Le débit minimum est donné par un régulateur de débit qui se trouve dans le volet en position fermée (hors tension). Le débit max est donné par un régulateur de débit en amont du volet lorsque celui-ci est ouvert.

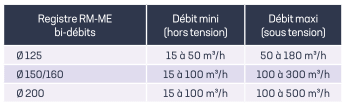

Les débits sont assurés par les régulateurs dans une plage de pression comprise entre 50 et 250Pa pour le débit mini et entre 60 et 250Pa pour le débit maxi. Voici les débits mini et maxi pour chaque modèle de registre.

Caractéristiques techniques

* Alimentation 230V par câble 2x0.75mm²
* Consommation 2.5W
* Pression de fonctionnement entre 50 et 250Pa
* Nombre de cycles: 30000
* Température maxi d'utilisation : 60°C
* Couple 0.3Nm

Mise en oeuvre

Les registres s'adaptent sur tous types de gaine circulaires dans les diamètres allant de 125 à 200mm. Il doit rester facilement accessible pour les opérations de maintenance. Les gaines s'emboîtent sur les manchettes de connexion métalliques sans porter sur la partie en matière plastique. L'étanchéité est assurée par mastic, ruban adhésif ou colliers de serrage en fonction du type de gaine.

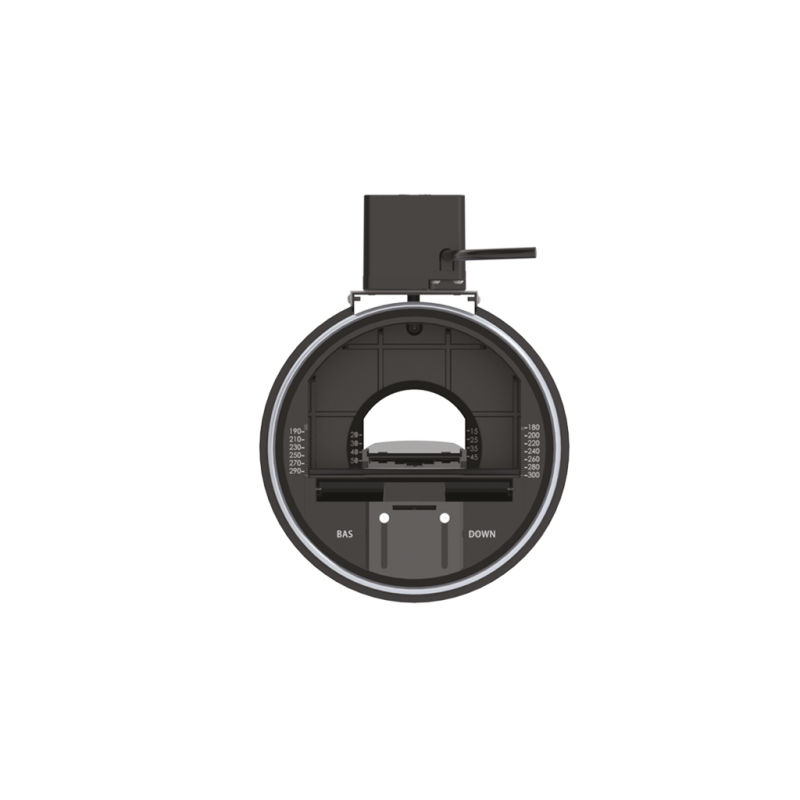

Dans un conduit horizontal respecter le sens BAS indiqué sur l'avant du régulateur (moteur en haut). Respecter le sens de l'air indiqué sur le registre
