AIR COOLER - module de rafraîchissement

Qu'est-ce que le refroidissement adiabiatique?

Le refroidissement adiabatique est un processus basé sur l'évaporation de l'humidité. En conséquence, de l'énergie est extraite de l'air et la température chute. Le Air cooler utilise ce procédé pour refroidir indirectement de manière très économe en énergie et durable.

Comment fonctionne le Air Cooler avec ma VMC double flux?

En été la VMC double flux permet de refroidir l'air extérieur*, dans l'échangeur de chaleur le transfert de chaleur est inversé par rapport à l'hiver. Plus la différence de température entre les deux flux est important, plus le transfert de chaleur l'est aussi. Donc l'idée du AIR COOLER est de refroidir l'air extrait de la maison avant qu'il ne passe dans l'échangeur.

* la plupart des VMC permettent se rafraichissement mais il est préférable de s'en assurer auprès du fabricant.

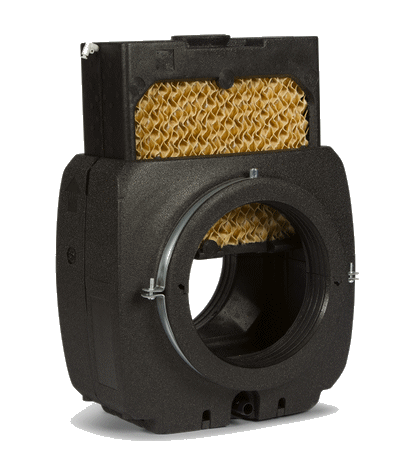

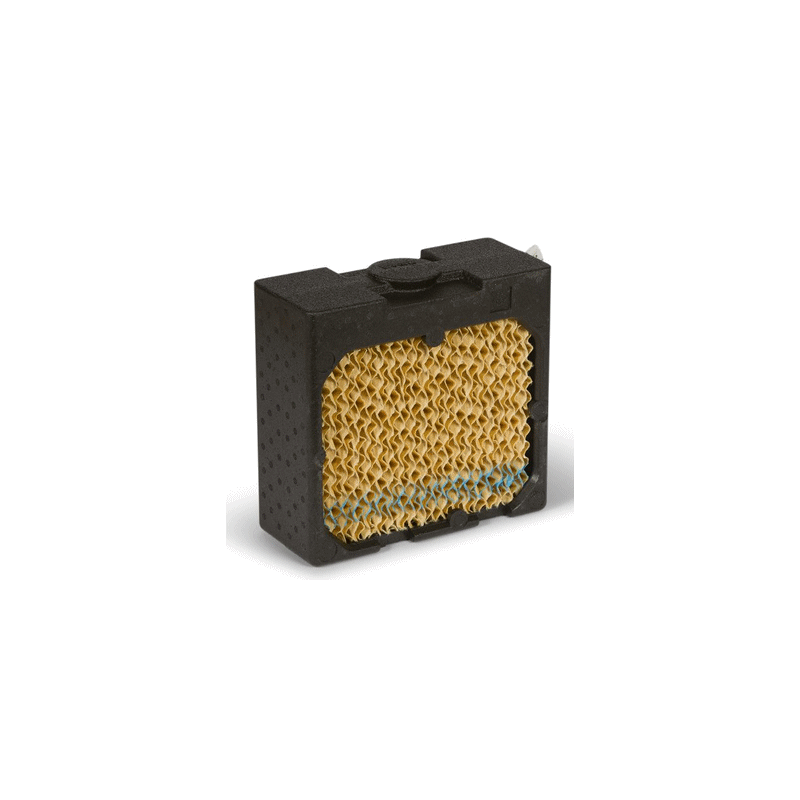

Le AIR COOLER est placé simplement sur le réseau d'air extrait de la VMC. La matrice de la cassette est humidifié par l'eau. L’air du logement traverse une matrice humidifiée et se rafraîchit à une température proche de celle de la matrice mouillée.

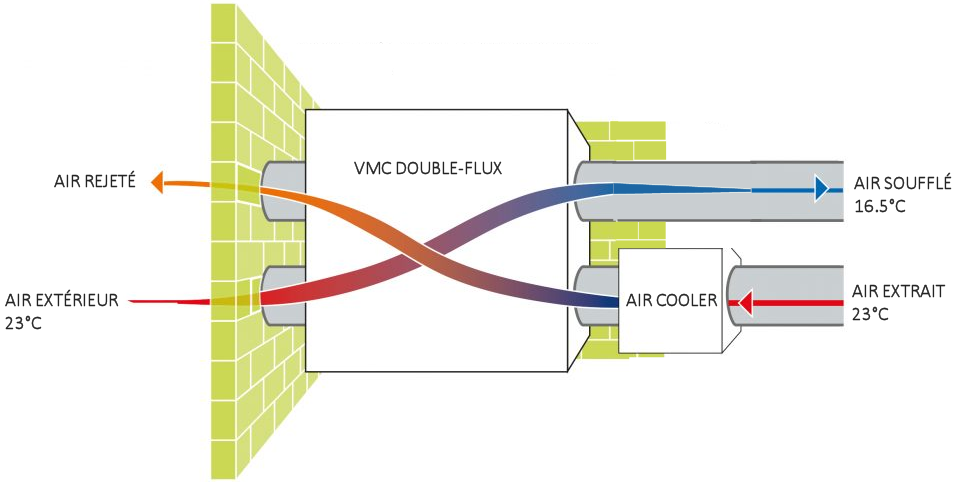

Les températures indiquées sur le schéma ont été observées lors d'une présentation du AIR COOLER sur un salon donc avec un fonctionnement non habituel.
la baisse de température de l'air repris sur une installation VMC en habitat individuel est autour de 5°C

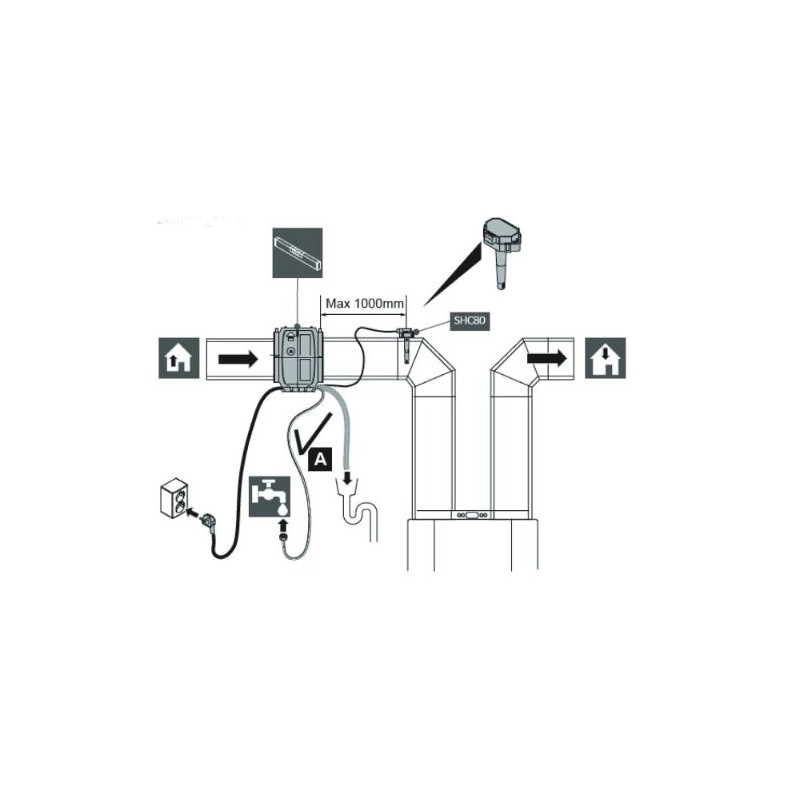

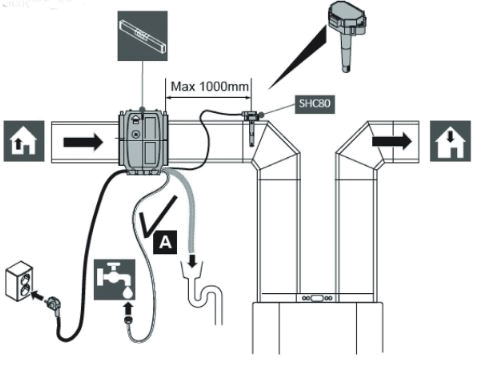

Comment installer le AIR COOLER sur mon installation de ventilation?

Le AIR COOLER peut être installé avec n'importe quelle VMC double flux. Aujourd'hui le modèle est fait pour une pose à l'horizontale mais une version verticale est prévue pour l'été 2025. De l'eau circule dans le AIR COOLER, il faut donc prévoir une arrivée d'eau et une évacuation.

Le AIR COOLER est raccordé au réseau d'eau domestique dont la température oscille généralement entre 10 et 15°C. Pour ne pas perdre l'eau qui passe dans le AIR COOLER, nous vous conseillons de trouver un moyen pour récupérer cette eau au lieu de la rejeter dans le réseau EU, la consommation d'eau peut aller jusqu'à 5L/heure.

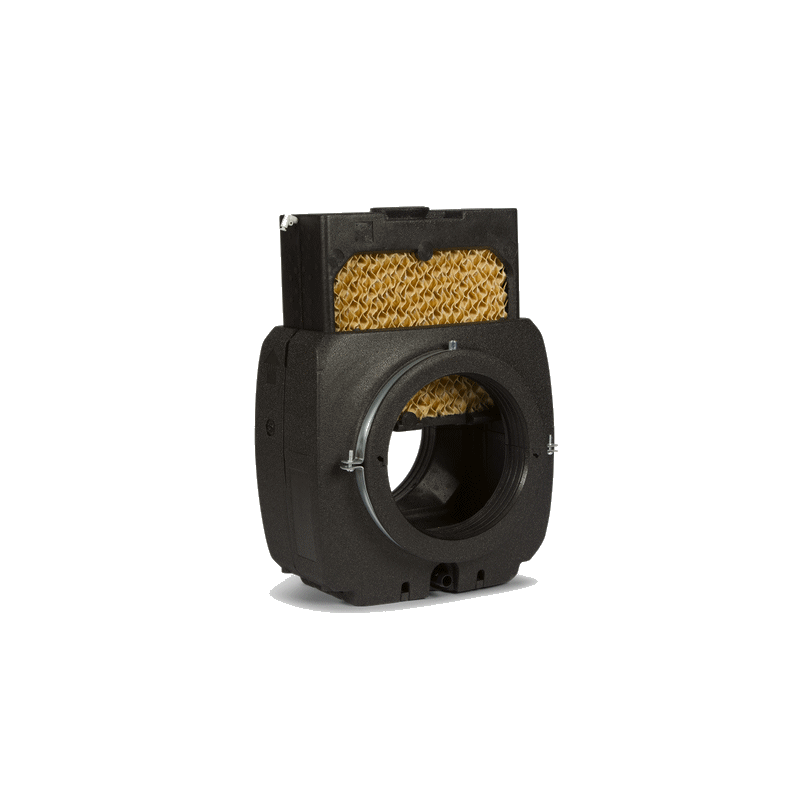

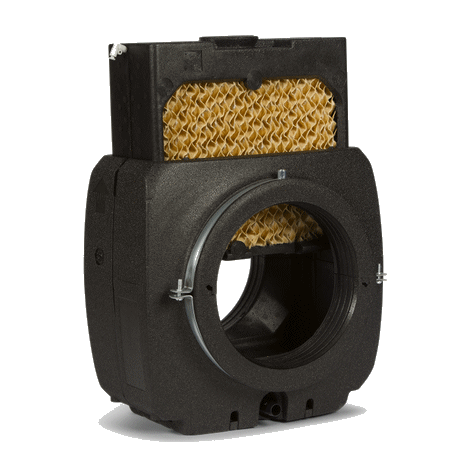

Le boîtier est en EPP (Polypropylène expansé) avec deux raccordements diamètre 200mm, il est donc parfaitement étanches à l'eau et à l'air.

Comment marche le AIR COOLER?

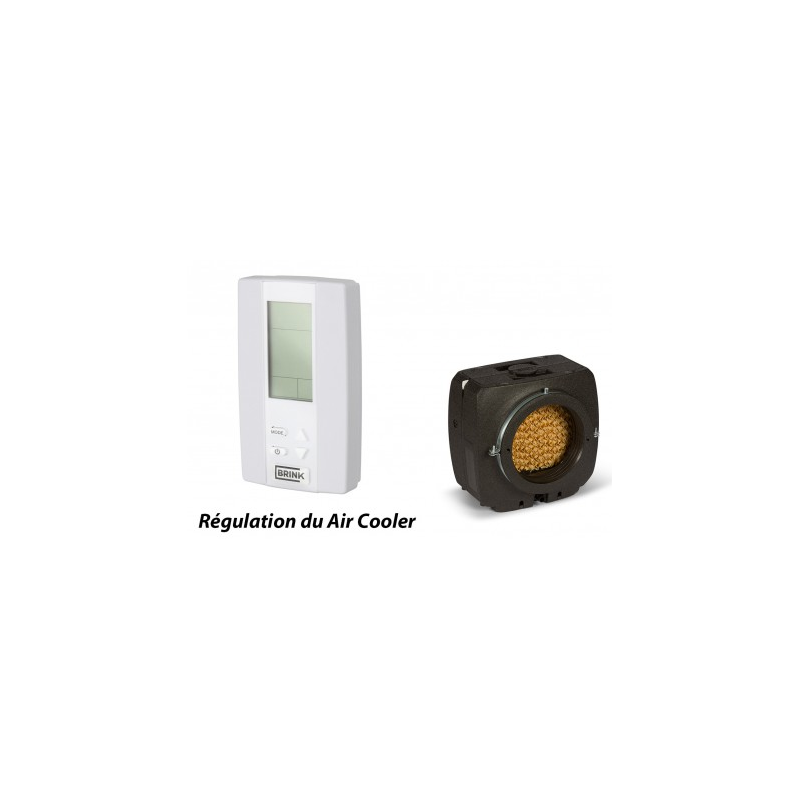

Le AIR COOLER est activé par un panneau de commande sans fil qui est compris dans la livraison avec un capteur d'humidité pour conduit. Dès que le capteur d'ambiance du panneau de commande mesure une température différente du point de consigne choisi, le AIR COOLER est activé. La programmation a été développée pour réaliser un rendement optimal et une consommation d'eau minimale.

Pas de condensation dans les conduits

Le AIR COOLER est limité par le capteur de conduit monté après le module. celui-ci mesure l'humidité relative (HR) dans le conduit et éteint le AIR COOLER lorsque l'HR dépasse 85%. Si le capteur tombe en panne, le AIR COOLER sera étaient. Cela garantit un fonctionnement sûr sans condensation dans les conduits.
Même si il n'y aucun risque de condensation dans le conduit, l'isolation des conduits de soufflage est un plus et permet de maintenir l'air frais jusqu'aux bouches de ventilation.

Fonctionnement avec la VMC FLAIR BRINK
Avec cette VMC de marque BRINK, il est possible de mettre la VMC en surventilation automatiquement lorsque le AIR COOLER se met à fonctionner. Cela permet d'augmenter la puissance de rafraîchissement.

Caractéristiques techniques
