Atténuateur acoustique / Equilibrage de pression

Atténuateur acoustique - Helios

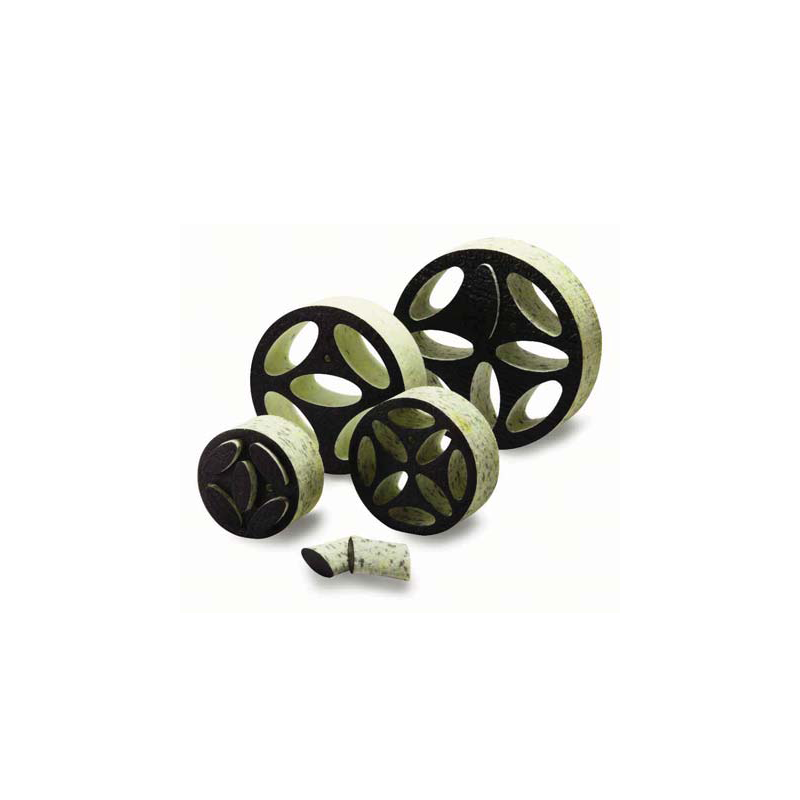

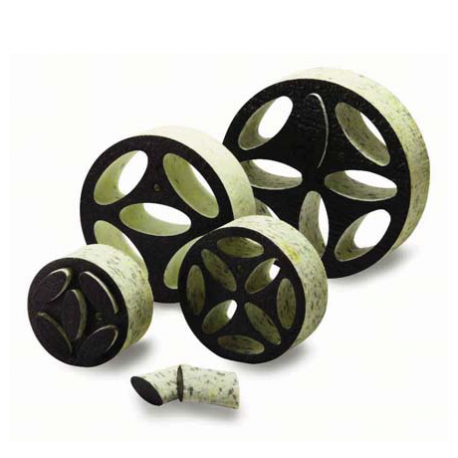

Les atténuateurs sont une solution économique pour le réglage des débits d'air par simple emboîtement dans les conduits de ventilation, il peuvent également assurer la fonction de silencieux et de régulateur de pression. Le débit d'air est réglé en enlevant des bouchons elliptiques prédécoupés, conformément aux diagrammes que vous trouvez sur la documentation dans la rubrique Télécharger.

Pour augmenter l'efficacité sonore, plusieurs atténuateurs peuvent etre montés en série.

1 - Utilisation pour régler un problème de bruit d'une installation VMC

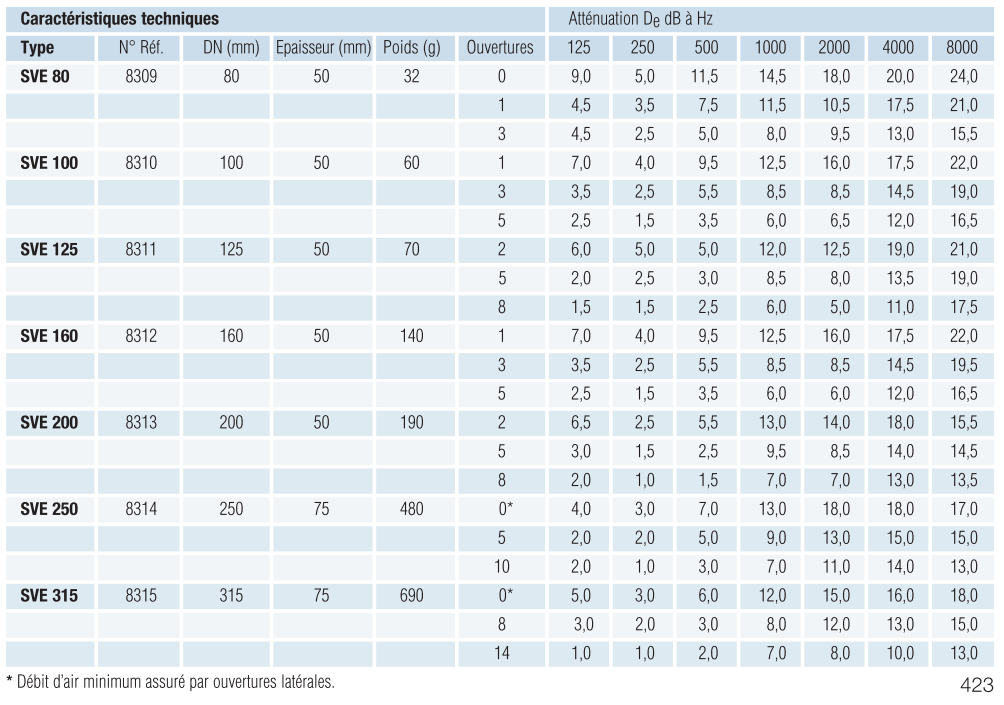

On voit dans le tableau plus bas les niveaux d'atténuation obtenus par chacun des SVE lorsqu'ils sont montés dans le réseau derrière une bouche de VMC. Les bruits amortis peuvent être le ventilateur, un leger sifflement dans le réseau. Si l'on souhaite amortir le bruit d'une pièce voisine (téléphonie), on se dirigera vers les atténuateurs ETS ou de véritables silencieux de gaine. Normalement, toute bouche de ventilation bien installée peut se retirer (les conduits de ventilation sont fixés sur des manchettes fixées au placo), et les bouches sont amovibles (afin de pouvoir etre nettoyées).

L'amortissement obtenu sera plus important si le module SVE est partiellement fermé. Par exemple pour un réseau en diamètre 125, l'amortissement sur la fréquence 1000 Hz est de 6 dB avec 6 ouvertures et 12 dB avec 2 ouvertures.

Lorsque le SVE est plutot fermé (c'est le cas si on ne laisse que 2 ouvertures sur le SVE 125), il crée une perte de charge sur la branche de réseau qui peut avoir différentes conséquences :
- cela peut abaisser le débit de la bouche car le ventilateur a été réglé pour une perte de charge totale différente : conséquence l'air n'est plus assez extrait et l'humidité dans la pièce n'est pas assez évacuée.
- Le ventilateur ajuste sa vitesse pour compenser la perte de charge (ventilateur à débit constant) et la consommation électrique de la VMC augmente légerement.

Aussi, si l'atténuation est insuffisante avec 6 ouvertures, il vaut mieux ajouter un 2eme module en série derrière la bouche que n'en utiliser qu'un seul mais plutot fermé.
Dans le cas précedent, si le débit souhaité est de 30 m3/h : un SVE avec 6 ouvertures n'ajoute que peu de perte de charge (celle ci est indiquée sur les abaques de la notice technique, et dépend du débit) et un SVE avec 2 ouvertures ajoute 20 Pa de perte de charge sur la branche de réseau.
Si l'on souhaite amortir 12 dB, 2 SVE à 6 ouvertures donneront le même résultat qu'un SVE à 2 ouvertures, sans risque de baisse de débit.

N'hésitez pas à nous interroger en cas de doute.

Les modules SVE ne sont pas des solutions "miracle", aussi si le bruit de la VMC est vraiment important, il faut commencer par en trouver la cause. On rappellera que la réglementation acoustique préconise un niveau sonore de 30 dB(A) dans les pièces de vie. Si votre installation est vraiment bruyante, faites appel à un professionnel pour un diagnostic.

2 - Utilisation comme régulateur de débit

Contrairement à l'usage précedent, les modules SVE sont ici utilisés pour équilibrer différentes branches de réseau, notamment dans le cas des réseaux en pieuvre PEHD que nous préconisons en ventilation double flux.
Sur ce principe de distribution d'air, la distance entre la bouche et la VMC déterminera la quantité d'air extraite par chaque bouche, les bouches les plus proches étant celles qui seront les mieux desservies.

Les modules SVE seront ici utilisés pour ajouter de la perte de charge à la branche de réseau, sur les bouches les plus proches, pour que les bouches éloignées ne soient pas sous ventilées du fait de leur éloignement.

L'interet du produit étant qu'en plus de sont efficacité, il produit également une atténuation acoustique. On le preferera donc aux systèmes d'autoréglage.

Si fiabishop réalise vos plans d'installations VMC double flux, nous calculons précisement la perte de charge de chaque branche de réseau, sur quelles bouches des modules SVE sont nécessaires et quel réglage ils doivent avoir.
