Bouche extraction plastique STC 100/125

STC 100/125

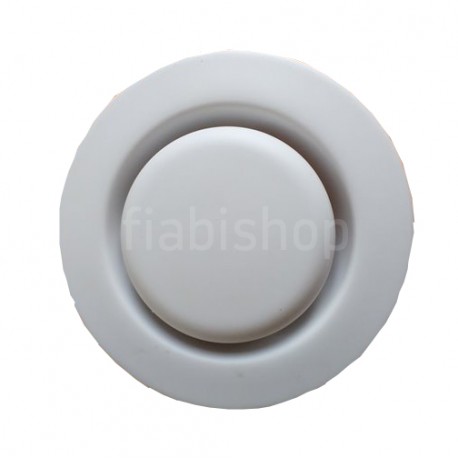

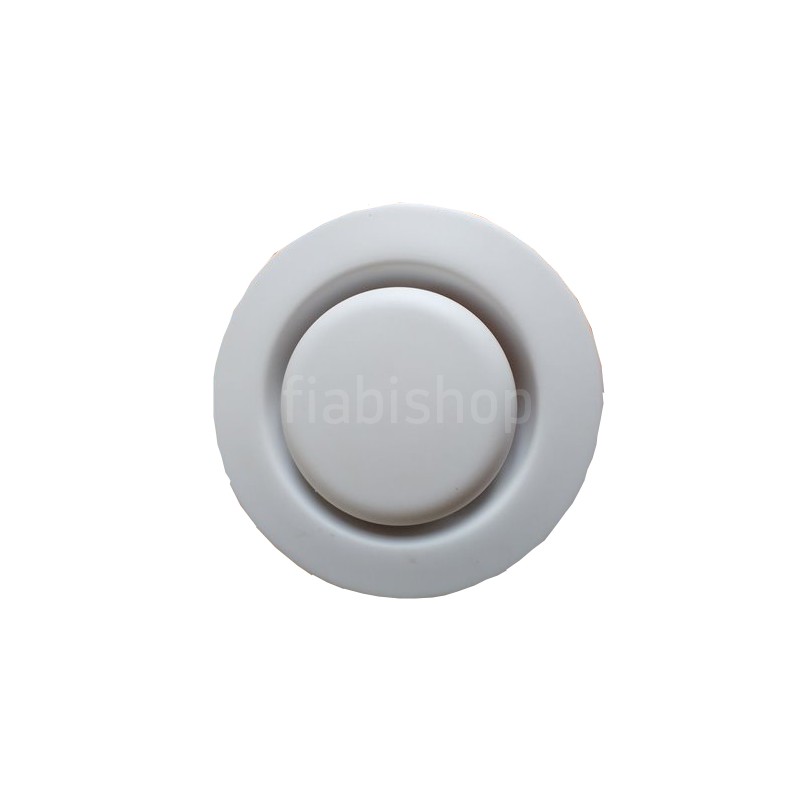

Bouche d'extraction en plastique réglable de couleur blanc. Montage par simple emboitement dans des conduits DN 125mm.

En savoir plus

14,70 € TTC

Prêt à poser soit même ou par votre artisan

Paiement sécurisé

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Diamètre 125Compatible plenum dn 125
Diamètre 100Compatible plénum dn 100
MarqueZehnder
QualitéPlastique
Diffusion / réglage débitBouche plafond
Bouche extractionoui

Bouche STC 100/125

Bouche en matière plastique blanche antichoc, antistatique. La bouche s'insère directement dans le conduit DN 125mm. Aucune fixation supplémentaire n'est demandée, la bouche est pourvue d'un joint  pour éviter les passages d'air parasites et les traces noires. Réglage du débit par rotation de l'obturateur



Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 90 > Bouche dn 100
conduit PEHD 75 > Bouche dn 125

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie

Documentation bouche STC

Télécharger
