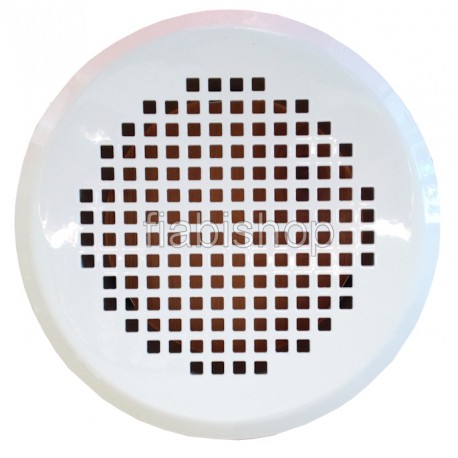

Grille design ronde Torino

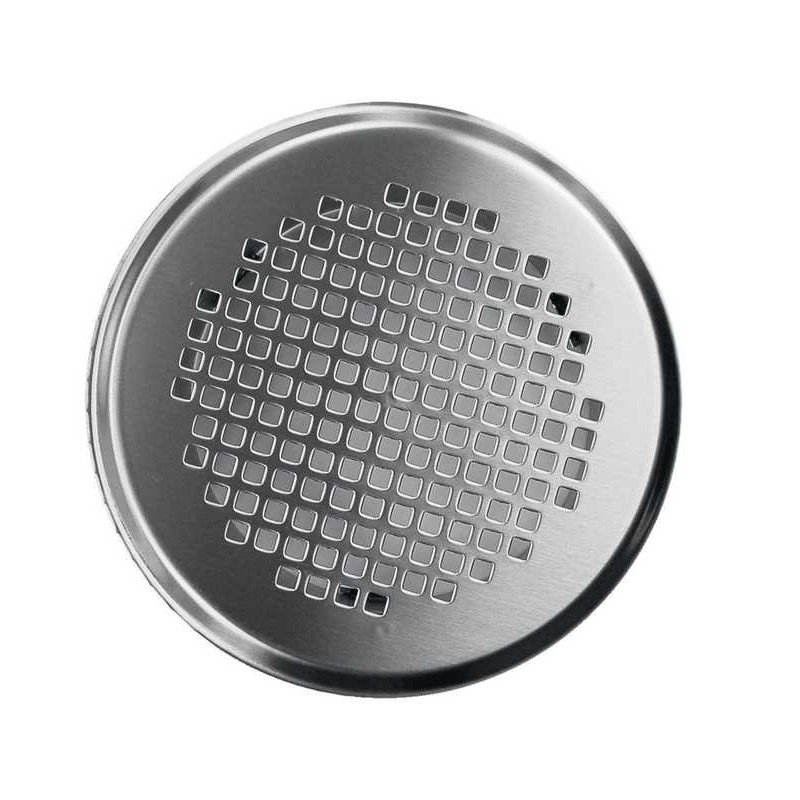

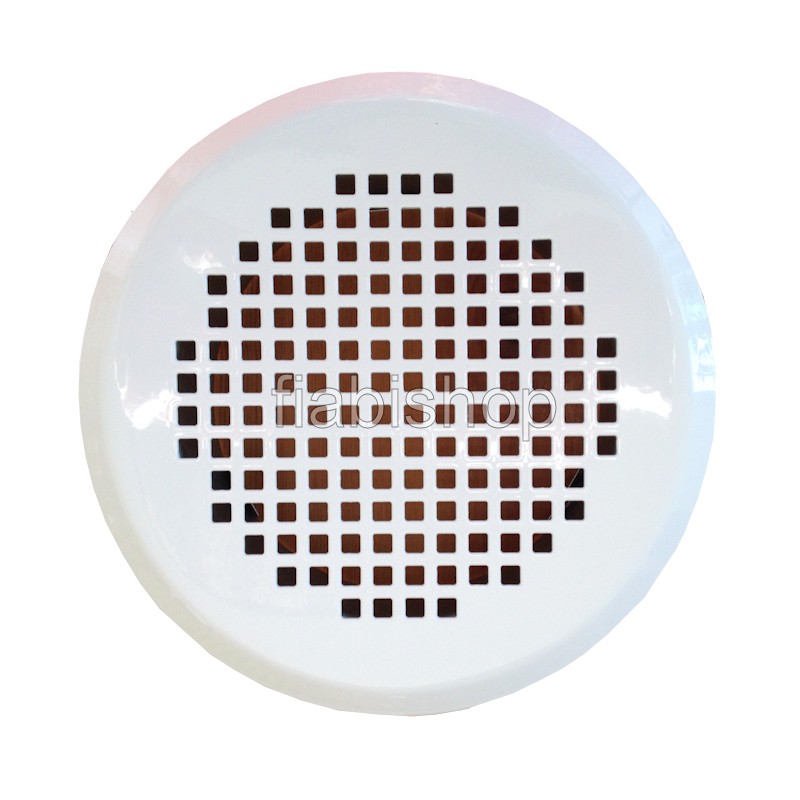

Grille design ronde pour le soufflage. Existe en acier inox ou de couleur blanc. Montage par simple emboitement dans des conduits DN 125mm.

(Le fournisseur préconise de rajouter un atténuateur de bruit par bouche onglet accessoire)

En savoir plus

54,72 € TTC

Prêt à poser soit même ou par votre artisan

Paiement sécurisé

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Diamètre 125Compatible plenum dn 125
MarqueZehnder
QualitéAcier inoxydable
Diffusion / réglage débitBouche murale
Bouche de soufflageoui
Bouche extractionoui

Torino ronde

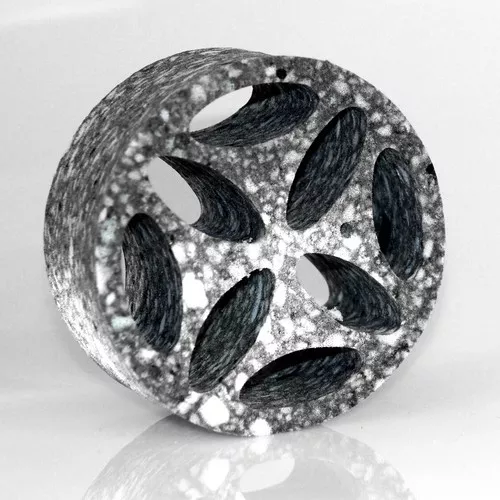

Un élément de régulation du débit d'air est préconisé pour le réglage des débits avec cette grille : ComfoSet si le réseau est de marque Zehnder, SVE si le réseau est de marque Helios.

La grille est vendue avec un filtre chaussette G2

Usage possible



Adapté oui / non

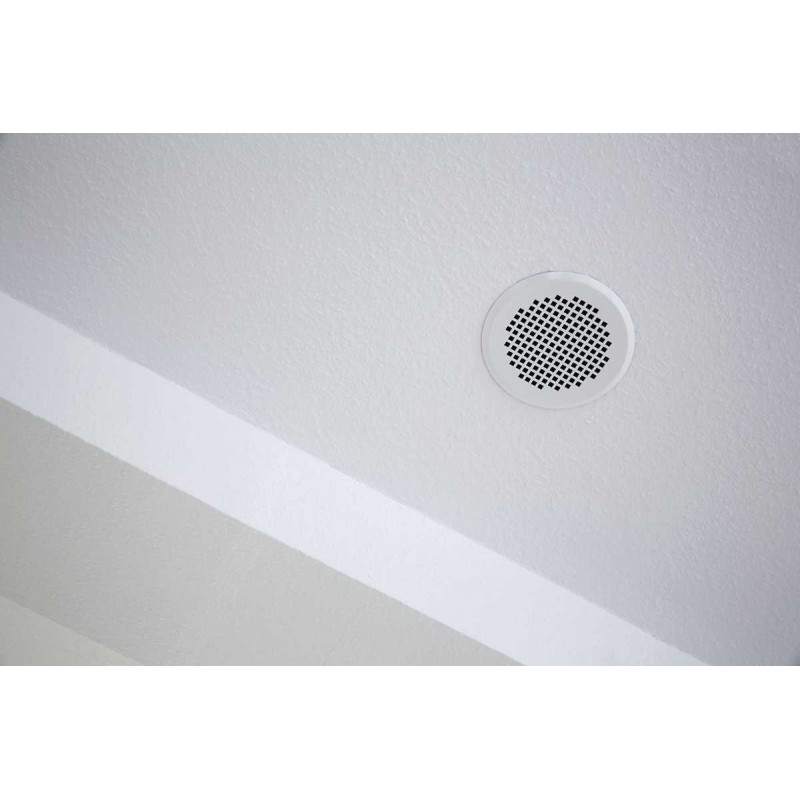

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

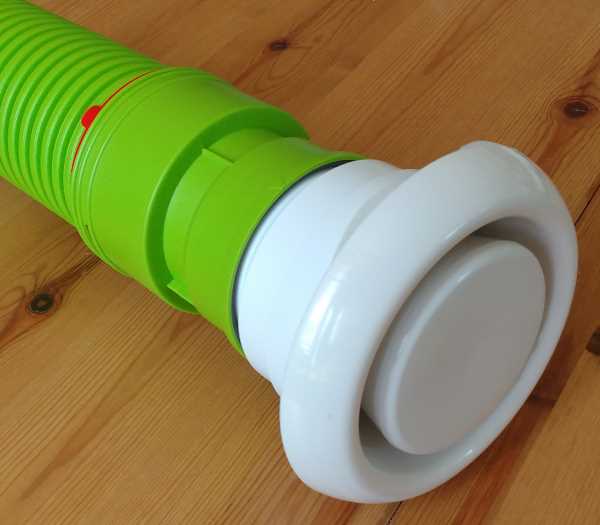

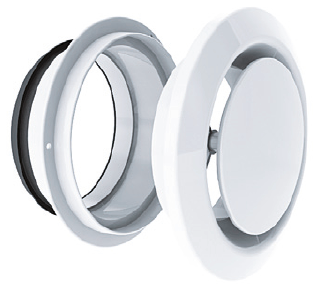

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 75 > Bouche dn 125

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

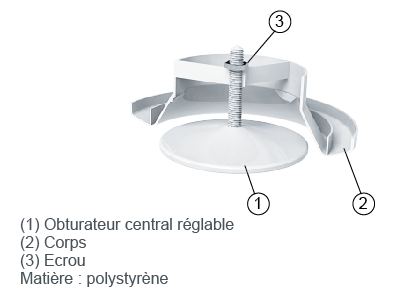

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

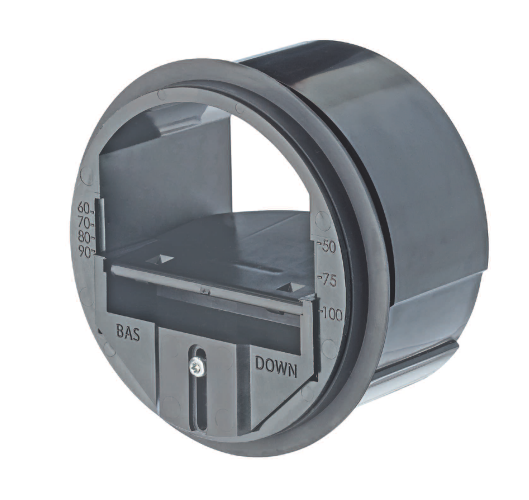

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie

Documentation bouche Design

Télécharger
