Healthbox 3.0 Hygro + RENSON

Certificats et notices techniques consultables via l'onglet télécharger

RENSON ET LA RE2020

Calcul de dimensionnement

Comme elle intègre une phase de calibration (Avis n°14,5/21-2305_V1 paragraphe 2.4.6.5), la VMC Renson:
- n'est pas soumise aux exigences du paragraphe 2.3.2 du "CPT VMC Hygro"
- ne nécessite pas de calcul de dimensionnement quelle que soit la configuration du réseau d'extraction, comme défini dans la FAQ RE2020 065 " le calcul de dimensionnement n’est pas nécessaire si les conditions prévues par l’Avis Technique sont satisfaites et la preuve apportée. Toutefois, un plan filaire est obligatoire"

Mesure à réception de chantier

Compte tenu des spécificités du procédé qui assure une phase de calibration systématique lors de la mise en service, l'Avis technique de la Healthbox Hygro 3,0 ne prévoir pas la réalisation des mesures habituelles à réception (Avis technique paragraphe 2.6.2)
Dans le cadre de la RE2020, la VMC Renson est soumis au contrôle et aux mesures fonctionnelles telles que définies dans la FAQ RE2020 51:
"La pré-inspection, les vérifications fonctionnelles doivent être faites. S’agissant des mesures fonctionnelles, la mesure de débit de pointe cuisine doit à minima être faite."

Par ailleurs, l’Avis Technique étant formulé sur la base d’un réseau de classe B, la classe d’étanchéité du réseau installé doit être justifiée selon les dispositions prévues au paragraphe 2.7.4.2 du Dossier Technique.

Description

L'Healthbox Hygro+ est un système de ventilation qui convient pour les maisons et les appartements (rejet individuel). L'Healthbox Hygro+ contrôle 24 h par jour la qualité de l'air sur base d'humidité et/ou de COV (odeur) pour les pièces d'eau. Le niveau de ventilation dans la pièce est adapté entièrement automatiquement en fonction de la qualité d'air mesurée (sur base de détecteurs dans les modules de réglage).

Sur le piquage cuisine et salle de bain/buanderie, se trouve un capteur d'humidité qui va augmenter le débit de ventilation dans la pièce lorsque cela est nécessaire. Lorsqu'il n'y a pas d'humidité dans une pièce, le débit est minimum.  Dans les toilettes, c'est un capteur de COV (méthane) qui assure la régulation. Ces capteurs étant électroniques, leur fiabilité est bien plus importante et leur capacité à réagir aussi. Les registres ne sont pas en "tout ou rien" mais bien adaptés pas à pas à la modification du taux d'humidité.

Vous avez 5 types de module de régulation pour les pièces d'eau. Le débit de chaque module est réglé automatiquement au démarrage de l'appareil.
Le mode Boost de la cuisine peut être actionné via l'application SmartConnect ou un interrupteur.

La nuit, la ventilation est minimale dans les espaces : cuisine, salle de bain, toilette, buanderie. Le renouvellement d'air devient donc souvent insuffisant dans les chambres. La qualité de l'air se dégrade à cause d'une trop grande concentration de CO2 produit par la respiration des occupants.

Il existe un clapet Chambre qui comporte un clapet humidité+CO2

 La cuisine en mode boost peut être piloté par un bouton poussoir

Des capteurs supplémentaires peuvent être ajoutés sur la centrale (jusqu'à 8 en tout) pour répondre au nombre de pièce de votre logement.

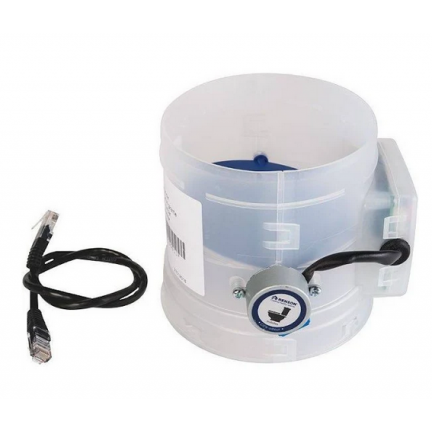

Retrouvez ici les Kits clapets.

Composition de la Healthbox Renson

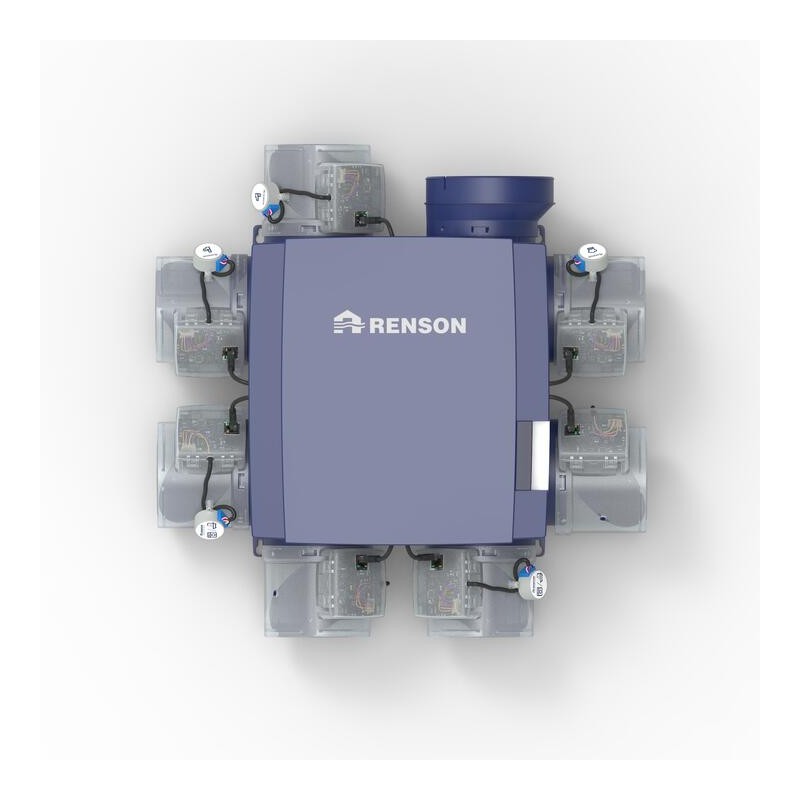

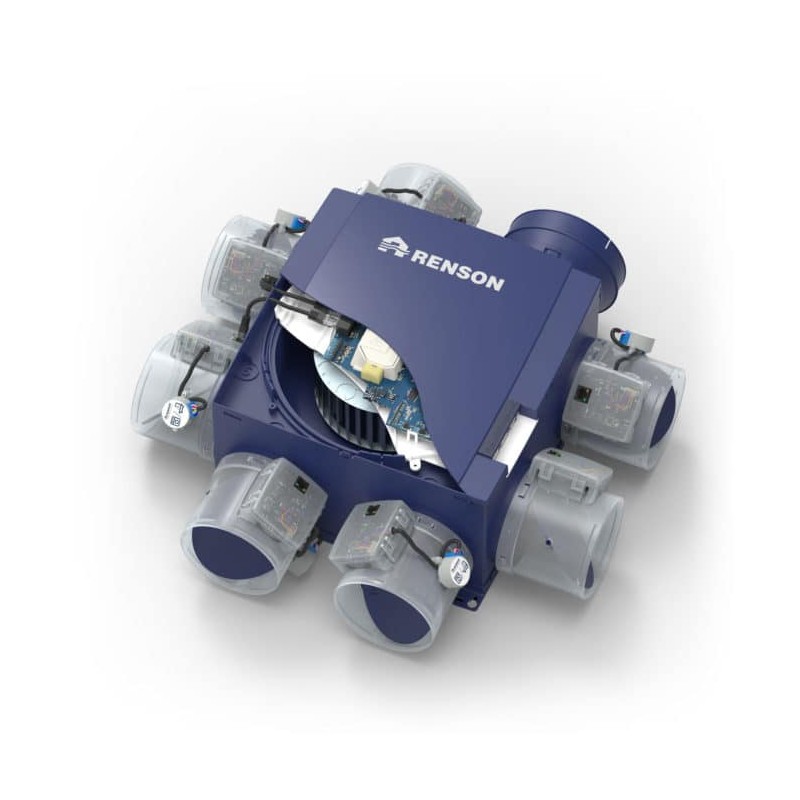

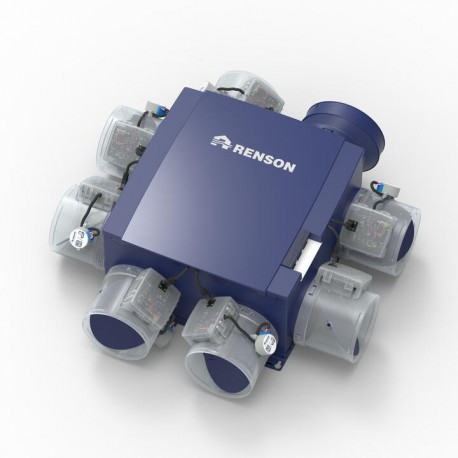

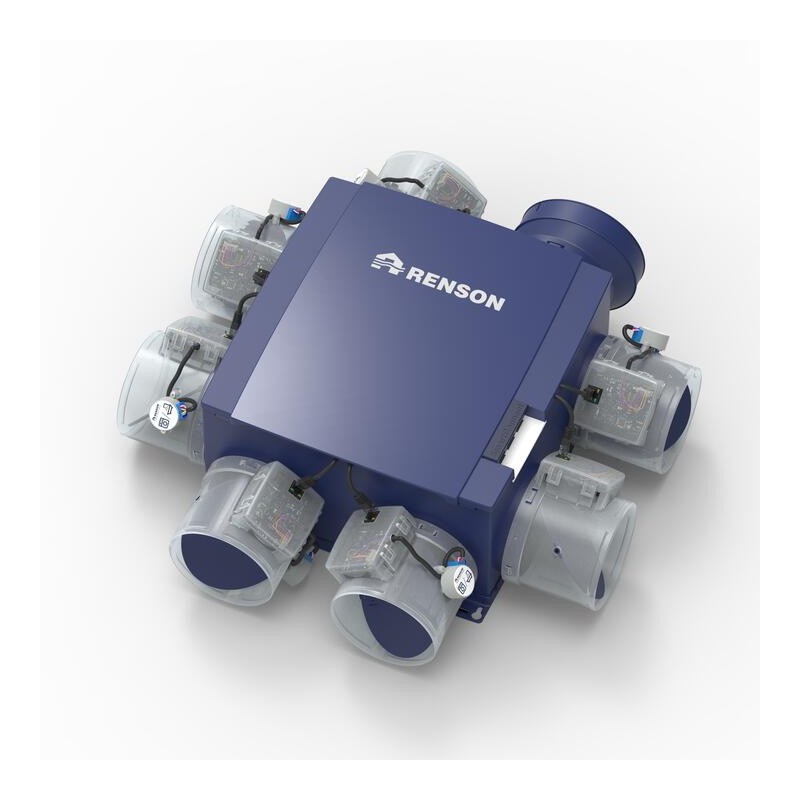

• 1 x Centrale de ventilation Renson Healthbox 3.0 Hygro

• 7 x Bouchons/réducteur ∅125>∅80
• 1 x Adaptateur ∅125->∅160 (rejet extérieur)
• 1 x Alimentation 230V
• 1 x Dongie WI-FI
• 1 x Mode d'emploi

Vidéo de présentation

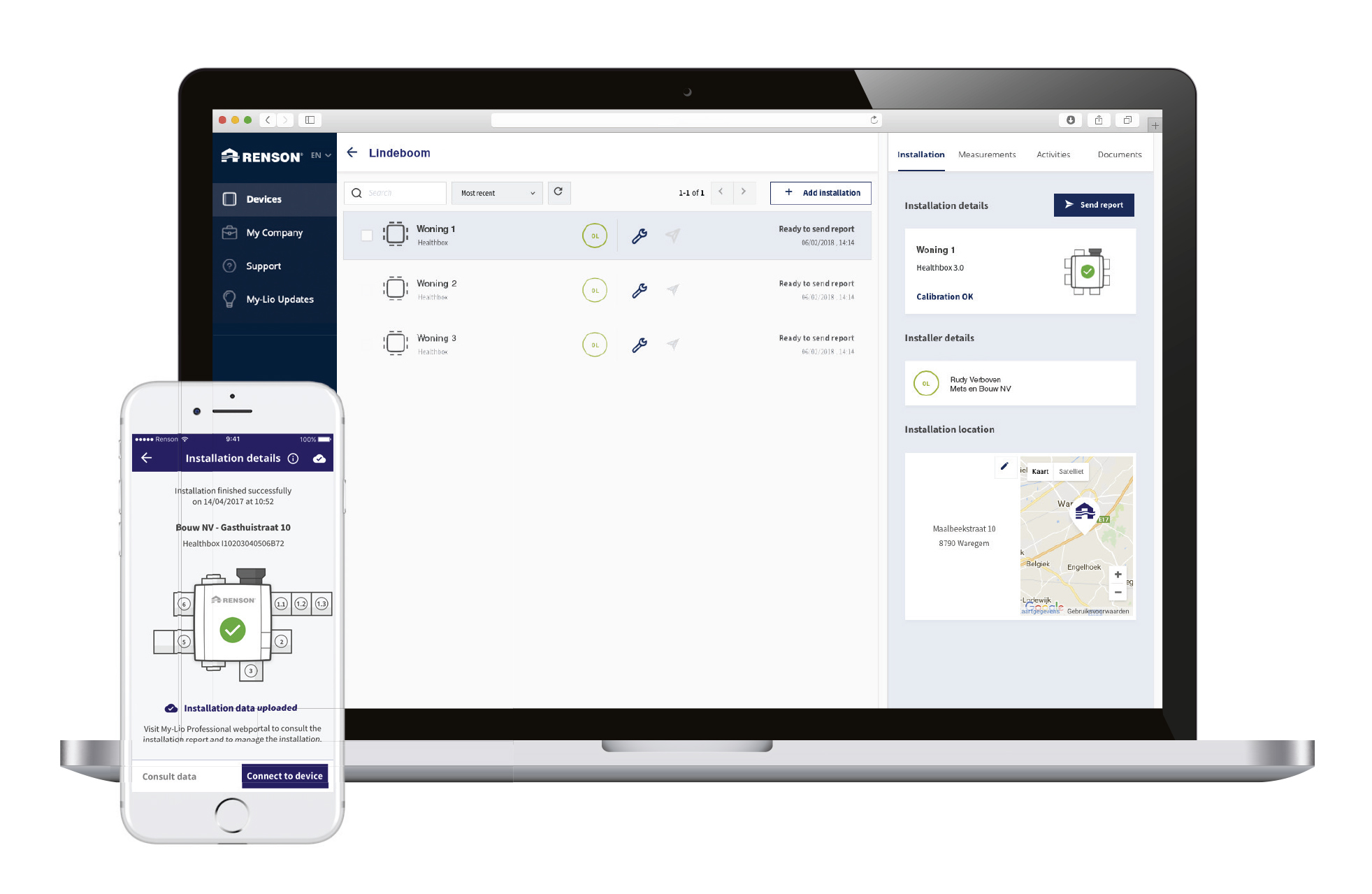

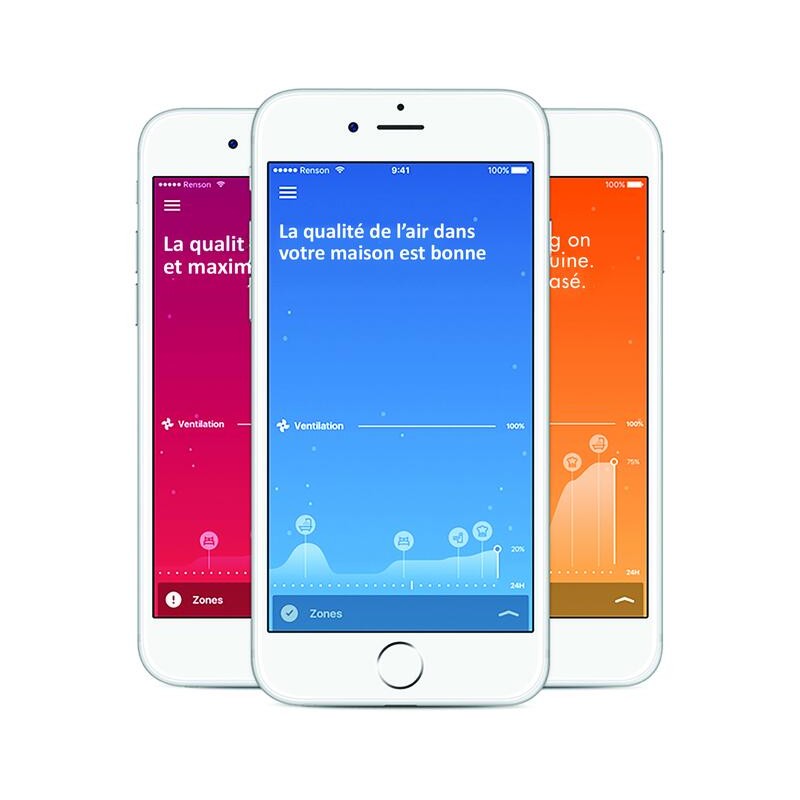

L'application permet une mise en service rapide et simple. Une fois la HealthBox 3.0 connectée à l'application, vous serez guidé à travers les différentes étapes de la configuration et du calibrage automatiquement. La Healthbox Hygro 3.0 s'adaptera automatiquement de sorte à créer le bon débit de ventilation dans chaque pièce. Une fois le calibrage réalisé, il est possible de consulter les données de l'installation, comme les débits et la perte de pression dans les réseaux. Une fois l'installation terminée, toutes les données sont sauvegardées, elles pourront être consultées via le portail Web My-Lio Professionnal. La HealthBox Hygro 3.0 peut être raccordée en filaire sur le réseau internet de la maison ou bien en Wi-FI via le Dongie Wi-FI fourni avec la VMC.

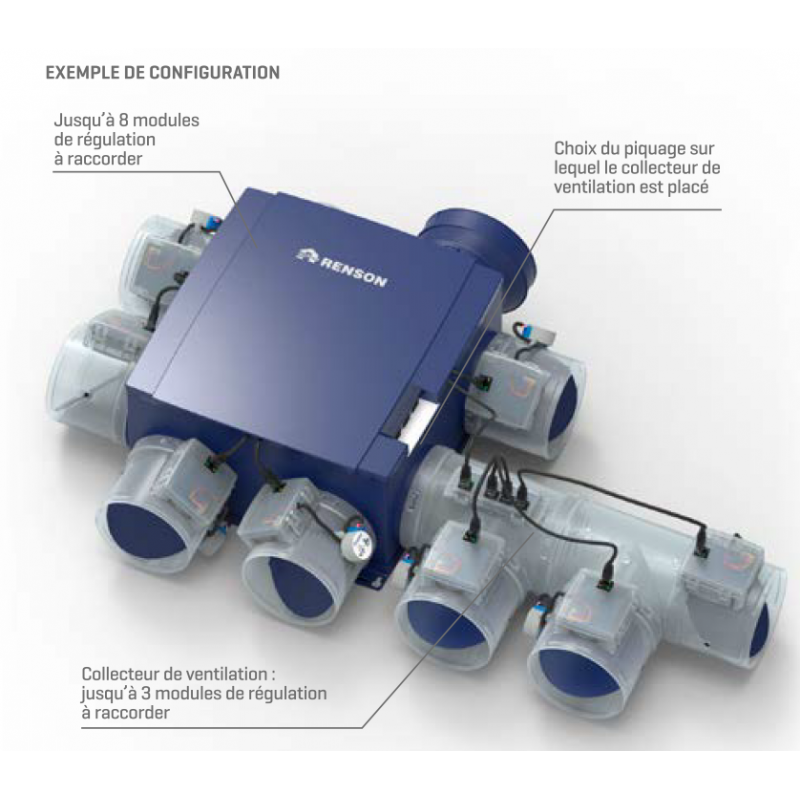

Jusqu'à 8 modules de régulation à raccorder

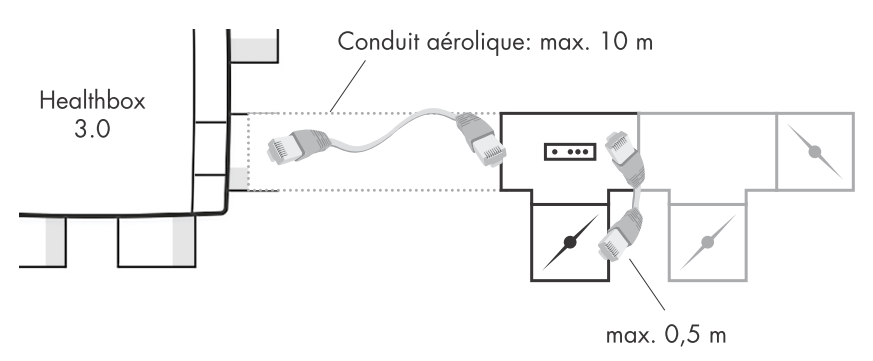

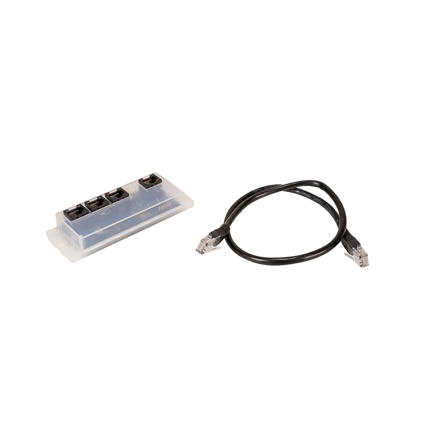

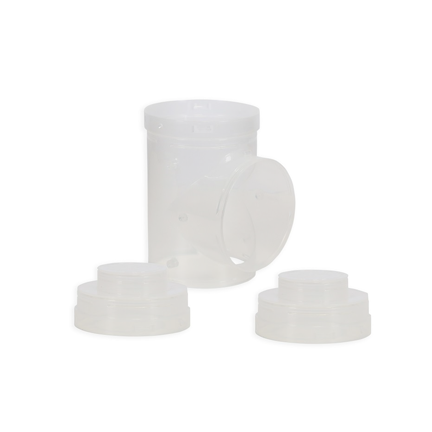

La VMC Healthbox Hygro peut être équipée au maximum de 8 modules de régulation. Pour faciliter le montage de la VMC dans les espaces réduits, vous pouvez mettre des collecteurs qui permettent de raccorder plusieurs modules sur un des piquages de la VMC. Mais attention pas plus de 2 collecteurs, placés sur des piquages différents ou l'un à suite de l'autre. Vous pouvez également déporter les collecteurs de quelques mètres. Les collecteurs sont alors reliés à la VMC avec un câble RJ 45.

Attention, Le module de la cuisine ne peut être mis sur un collecteur avec d'autres modules car le débit sera trop important.

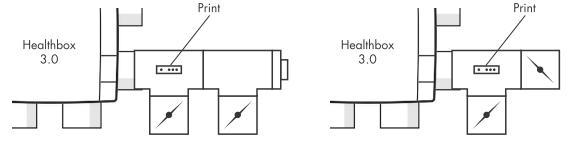

Voici les configurations possibles

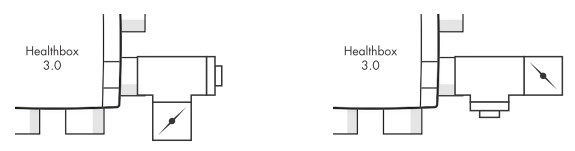

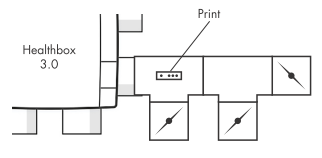

1 module de réglage	2 modules de réglage
3 modules de réglage	collecteur déporté

L'intégralité de la distribution intérieure est réalisée dans le volume chauffé (comme pour la ventilation double flux).

Gaines PEHD DN 90 du caisson aux bouches

On utilise des gaines semi rigides pour leur facilité de mise en oeuvre, durabilité et étanchéité à l'air dans le temps Les conduits PEHD sont résistants et évitent tout risque de déchirement ou d'écrasement durant le chantier.. Elles sont très simples à mettre en place VIA un clip du conduit et son joint dans le raccord (caisson ou plenum de bouche). Nous utilisons ici des gaines de qualité alimentaires standard (car ce n'est que de l'extraction d'air)

Fiabishop vous conseille fortement des gaines PEHD DN 90 qualité alimentaire pour garantir une installation étanche et performante dans le temps. Le diamètre 90 vous permet de faire passer un débit assez important. pour la cuisine, il faudra prévoir 2 conduits DN90.
La pose est très rapide avec un système "1-clic" et des joints pour une connexion sans ruban adhésif ni colle. L'ensemble des éléments au niveau de la VMC sont démontables pour l'entretien de l'installation.

Il est également possible de combiner des réseaux ovales et circulaires pour s'adapter aux contraintes de la maison.

Attention les conduits PEHD ne sont pas isolés, il est donc important de faire une installation dans le volume chauffé de la maison.
Si les conduits doivent passés dans les combles ou autre espace non chauffé leur isolation est obligatoire pour ne pas avoir de condensation à l'intérieur.

Raccords des gaines PEHD sur la VMC

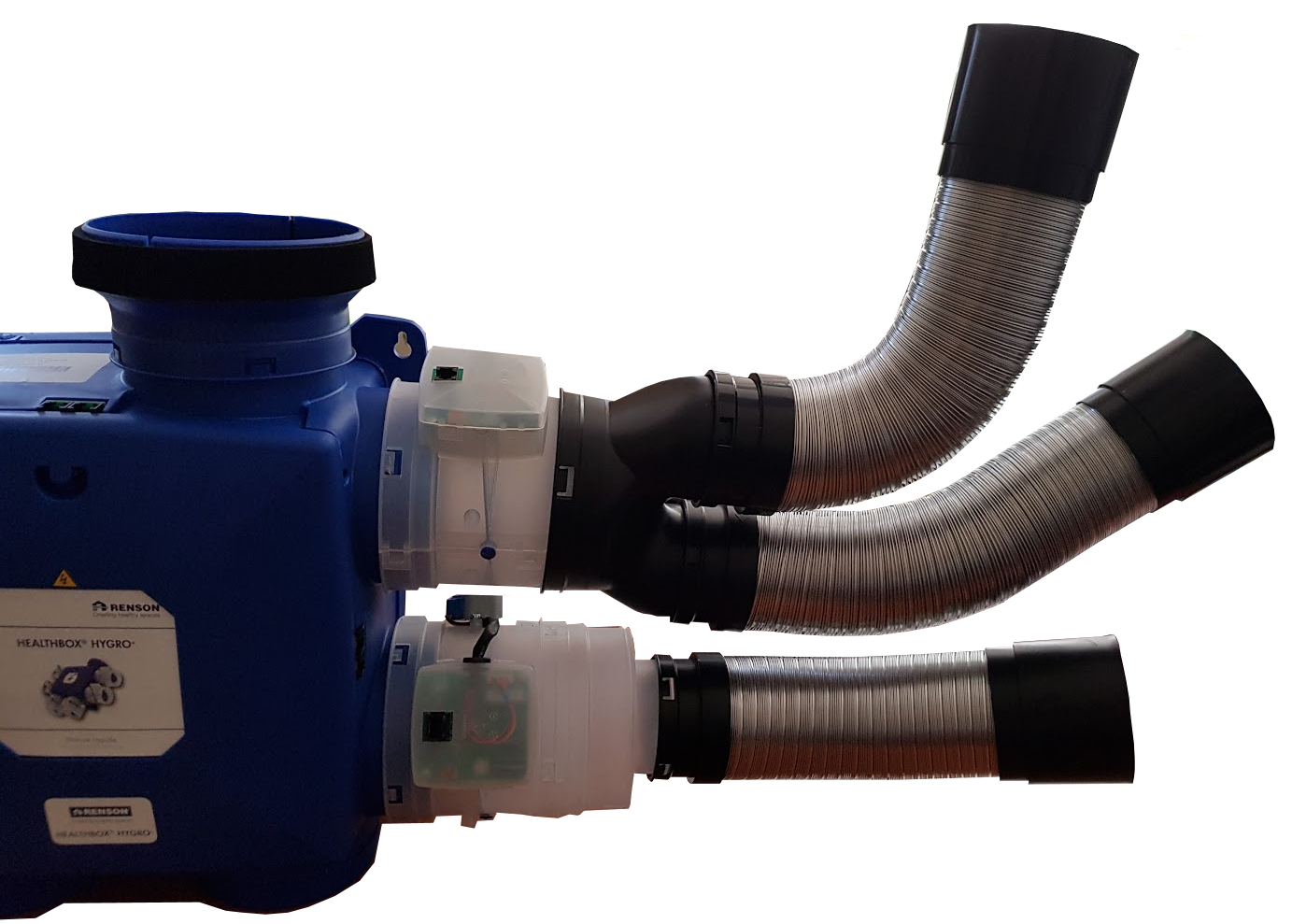

Pour raccorder une gaine PEHD DN 90 sur les adaptateurs DN 80 de votre HealthBox Hygro 3.0, nous utilisons les raccords Optiflex-Aldès, flexible ou pas.
Pour le raccord DN 125 de la cuisine, où 2 conduits DN 90 sont nécessaires, on utilise la culotte DN 125 optiflex sur laquelle on vient mettre 2 raccords flexible ou pas.
Vous retrouvez ces produits dans la rubrique "Accessoires".

Conduits du caisson au rejet

Le rejet extérieur peut se faire en toiture ou en façade. Selon la recommandation du DTU 68.3, il devra être éloigné des fenêtres de la maison au minimum de 60cm.

Toujours dans un souci de qualité, nous recommandons les conduits isolés en EPE 160 pour le rejet extérieur. Ces conduits intègrent l'isolant, ils sont rigides et à emboitement sans joint.

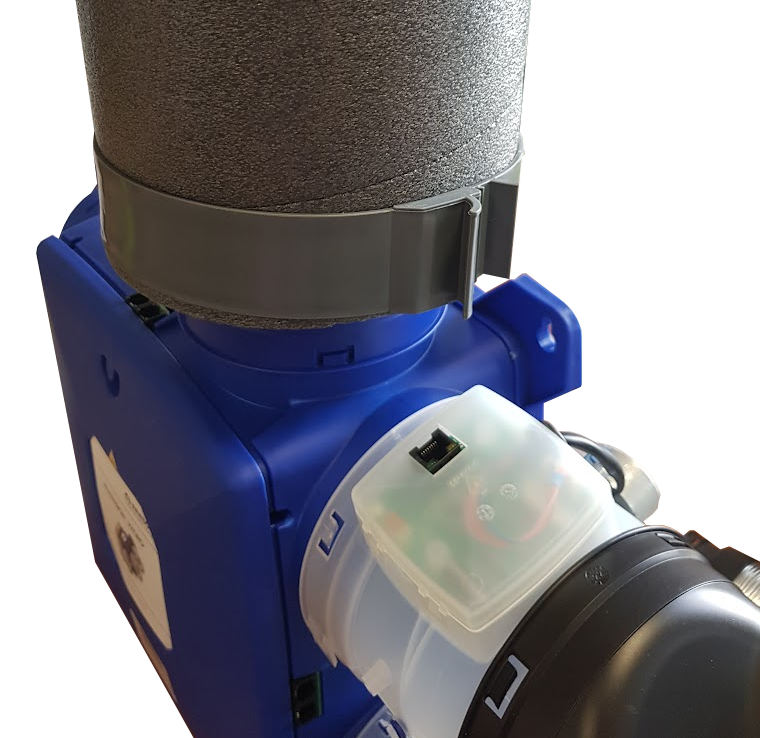

Mettez la réduction 160/125 équipée du joint mousse sur le piquage du rejet (repérer la petite flèche indiquant le sens du flux d'air vers l'extérieur) puis insérez le conduit sur la réduction et maintenez la avec un collier de serrage. Vous trouvez tous les accessoires EPE ici

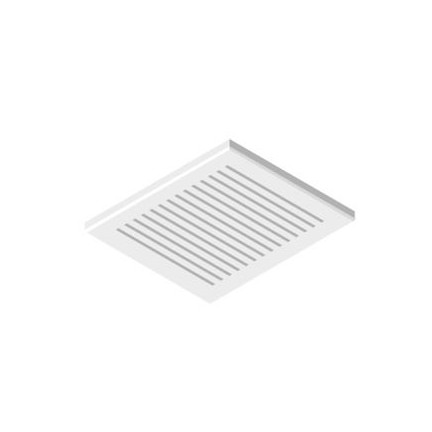

Les plénums de raccordement pour les grilles

Les grilles de ventilation PURO-Renson sont livrées avec les clapets. Pour les raccorder à la gaine PEHD DN 90, nous avons 4 plénums possibles suivant le positionnement de la grille de ventilation en plafond ou en cloison.
