Caisson de distribution d'angle CW-D-625 - Zehnder

Description

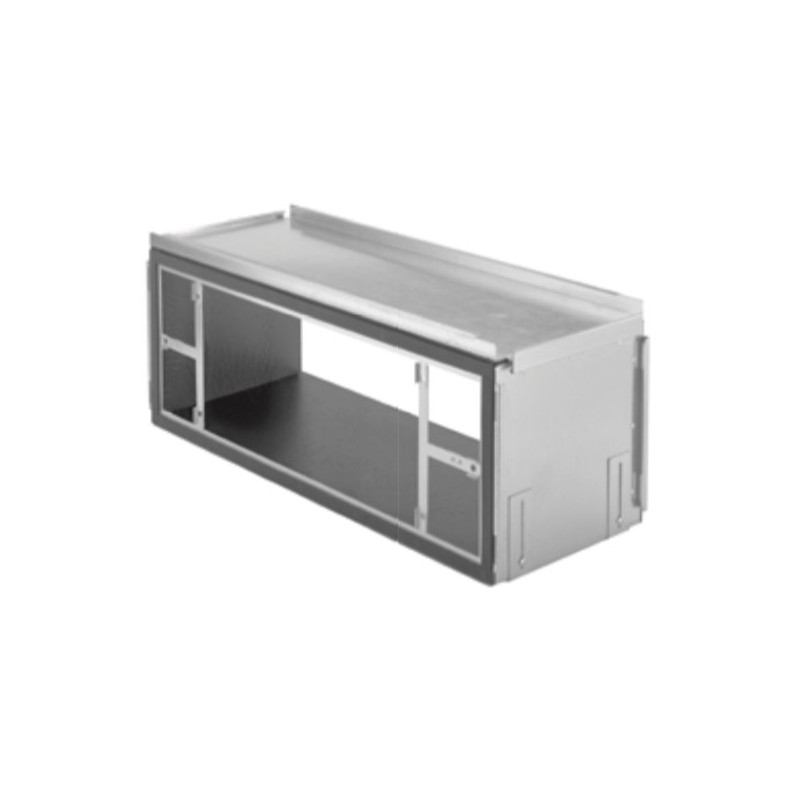

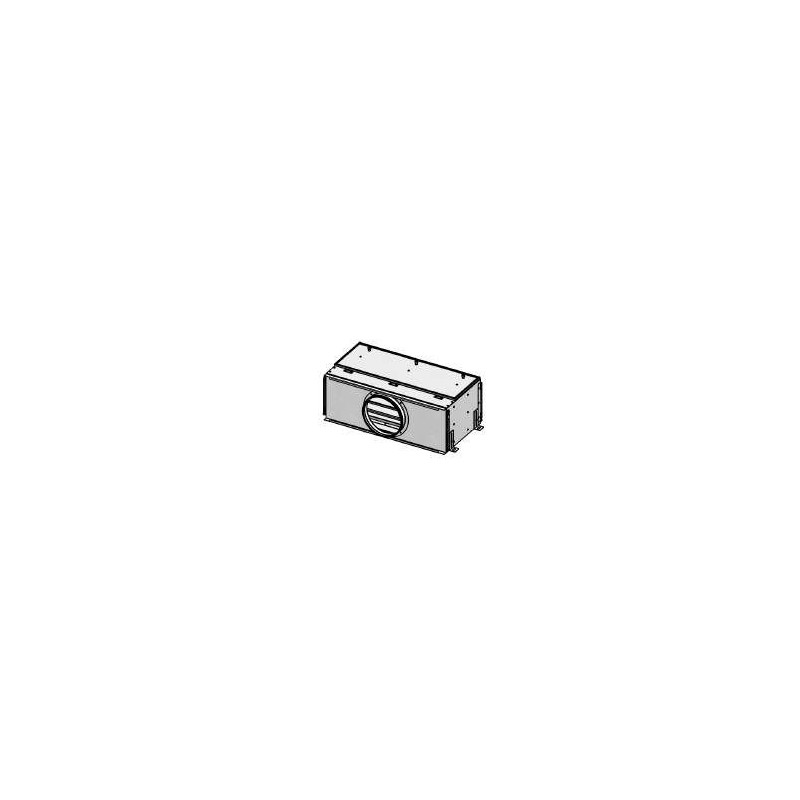

Le caisson d'angle 625 est un caisson en tôle d'acier zingué. Il est composé de trois éléments à acheter séparément et qui s'assemblent grâce à un système de glissière facile à mettre en oeuvre. Le raccordement à la VMC double flux se fait grâce à une plaque 1 piquage  et l'intégration dans le réseau de ventilation se fait avec une plaque comportant 12 piquages pour conduits ComfoTube 75 ou 90. Les plaques se trouvent dans l'onglet "Accessoires"

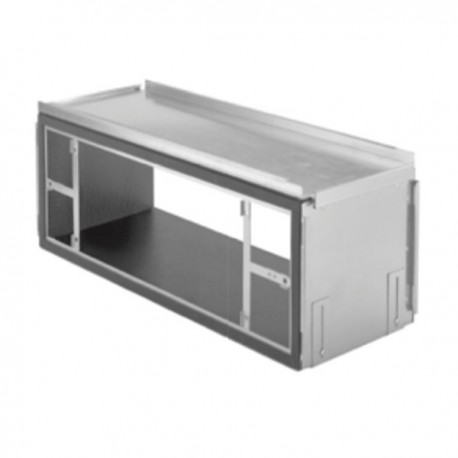

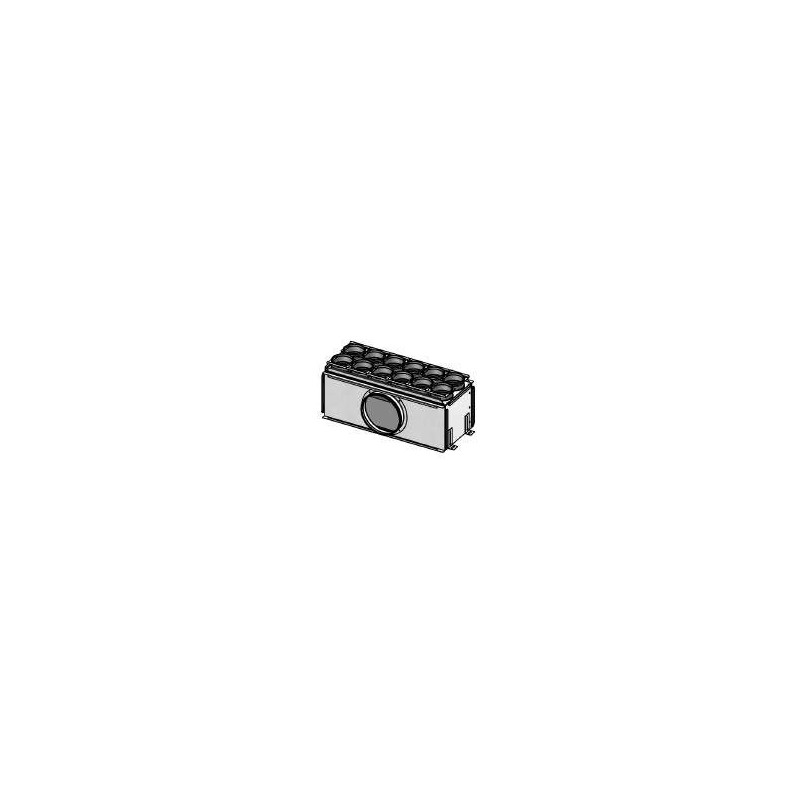

Caisson d'angle 625	Plaque 12 piquages Comfotube

Montage

Chaque caisson est fourni avec 4 pattes de fixations à dévisser pour être suspendu au mur ou au plafond et un kit d'assemblage pour maintenir deux caissons l'un sur l'autre.

Dévissez les deux pattes de fixation et retournez les.	Fixez du caisson à la paroi avec des vis	Enlevez les pattes de fixation du deuxième caisson et remplacez les par le kit d'assemblage

Atténuation acoustique

Le caisson est équipé d'une doublure absorbant le son L'atténuation acoustique est d'environ 20dB(A) pour un caisson
