Plénum droit dn 90 pour bouche Longflow

PRINCIPE DU SYSTEME LONGFLOW

Le système LongFlow consiste à mettre les bouches de ventilation en cloison afin de réduire la longueur des réseaux de distribution et la création de faux plafond pour leur passage dans toutes les pièces. On a juste besoin de créer un faux plafond dans les couloirs et dégagements desservant les pièces de la maison, les bouches se trouvent alors sur la cloison proche du plafond. Un faux plafond de 12cm (hors placo) dans le couloir suffit pour la mise en place des plénum.

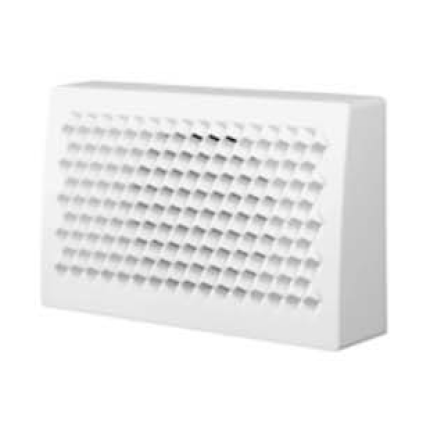

Le design de la bouche de soufflage LongFlow crée un effet coanda pour ventiler jusqu'à 4.5m dans la pièce.

DESCRIPTION DU PLENUM

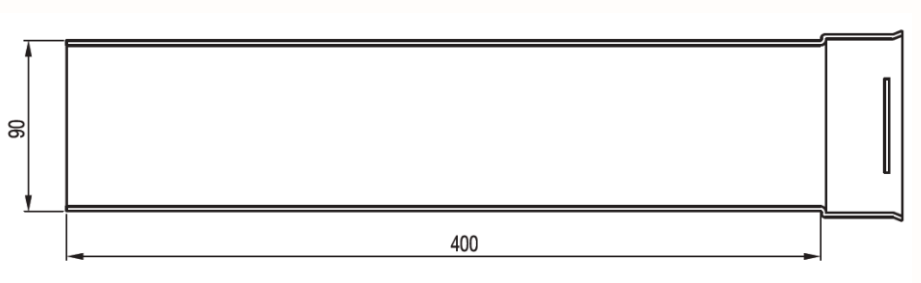

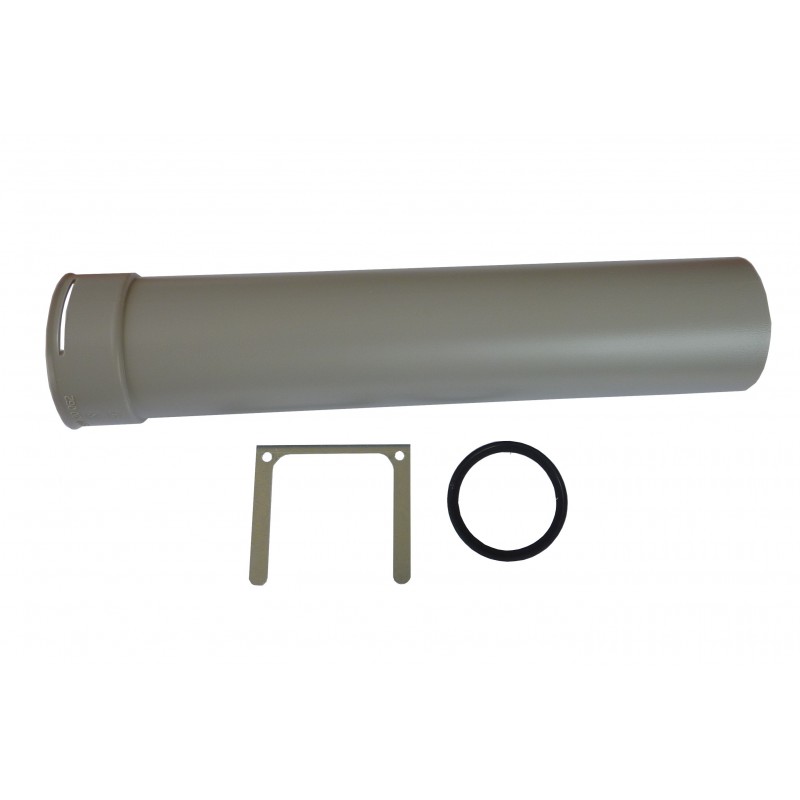

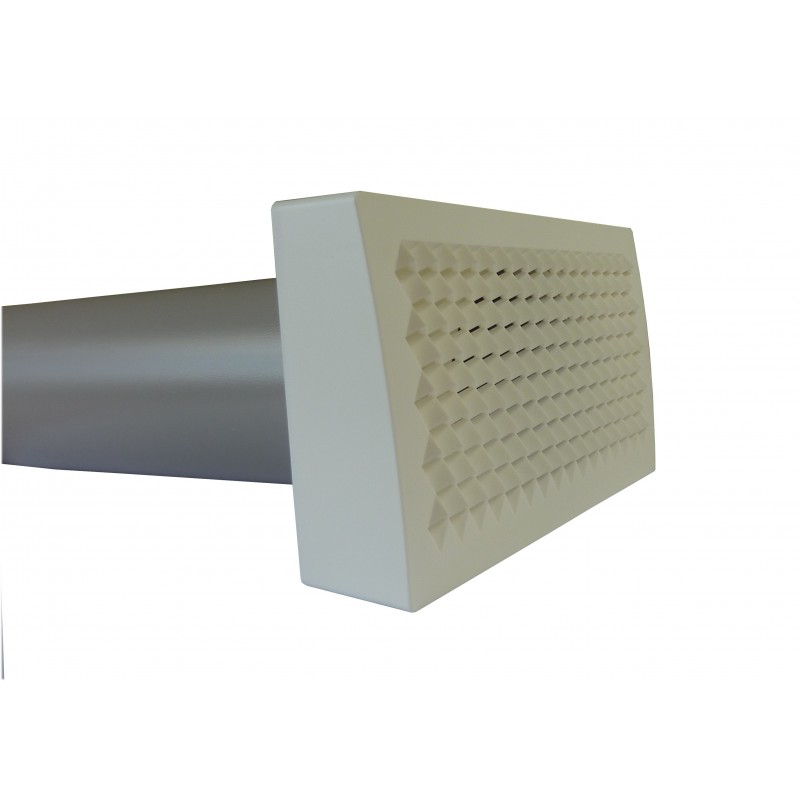

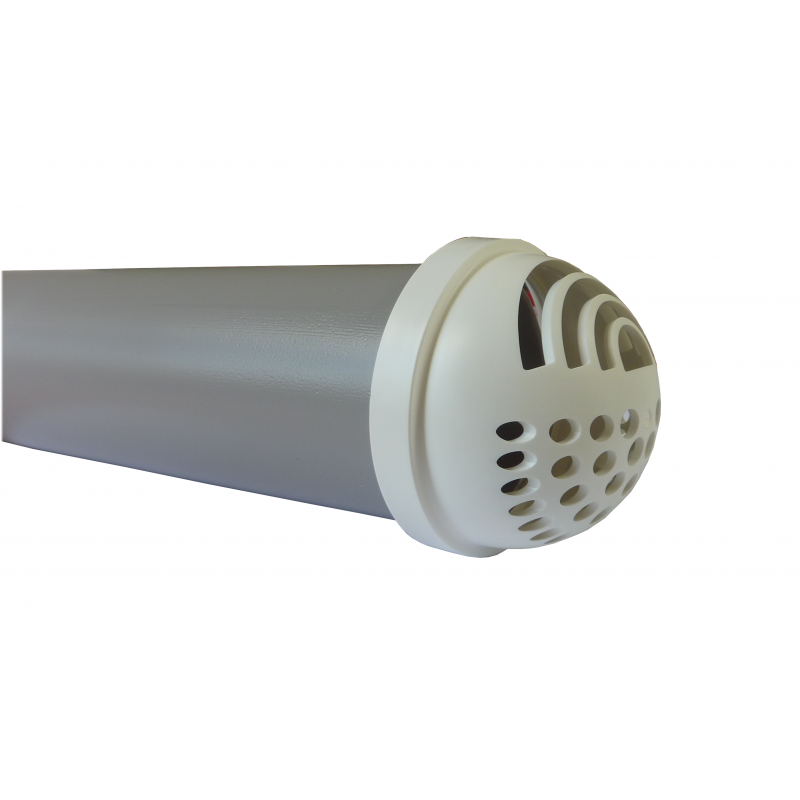

Le plénum droit LongFlow 90 est en plastique ABS pour une qualité alimentaire et est adapté pour un montage en cloison ou en mur. Il ne peut être associé qu'aux bouches LongFlow car ses dimensions sont spécifiques à ce système.

L'étanchéité est réalisée à l'aide d'un joint O Ring et d'un étrier de fixation tous les deux fournis avec le plénum et qui garantissent un raccordement hermétique.

HAUTEUR FAUX-PLAFOND

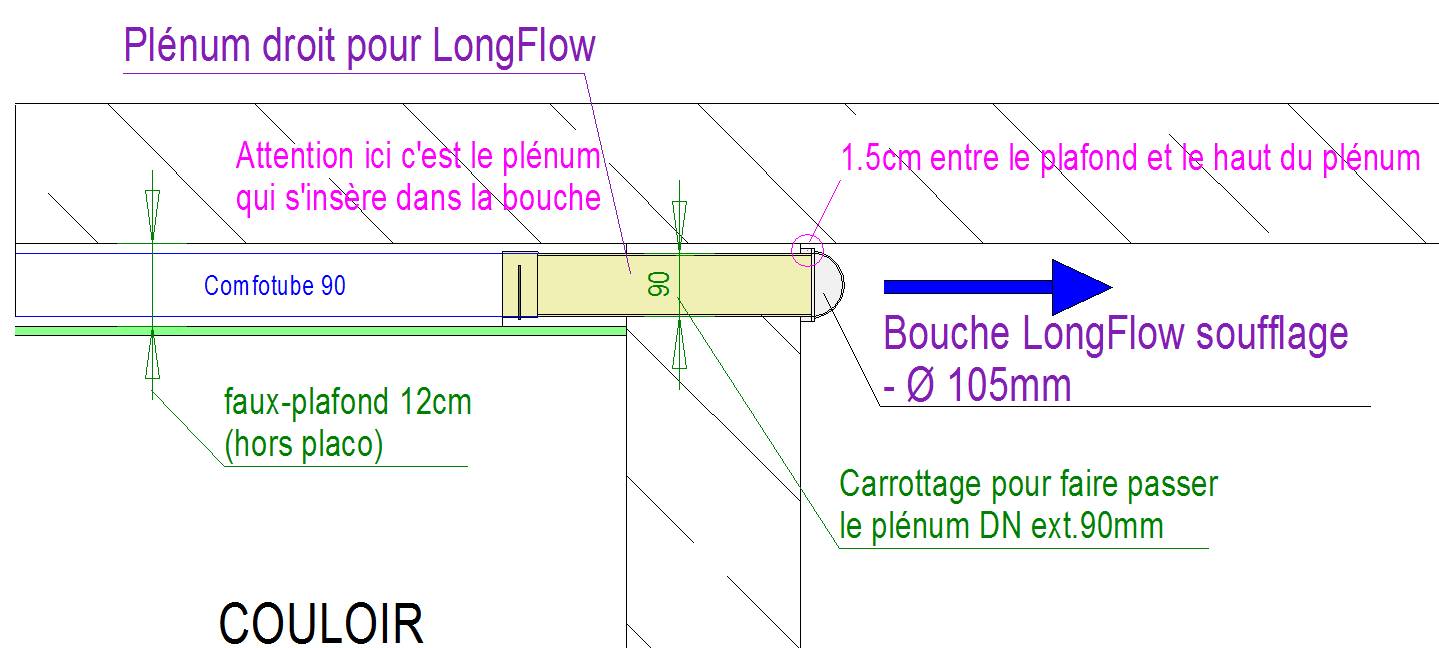

Le système LongFlow permet de garder une belle hauteur sous plafond dans le couloir, un espace de 12cm (hors placo) est suffisant pour installer le plénum LongFlow 90 à la bonne hauteur dans le mur ou la cloison.

MONTAGE PLÉNUM DROIT LONGFLOW

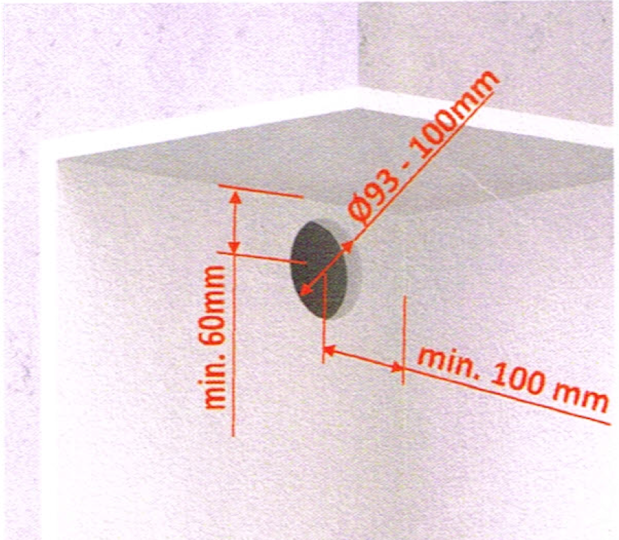

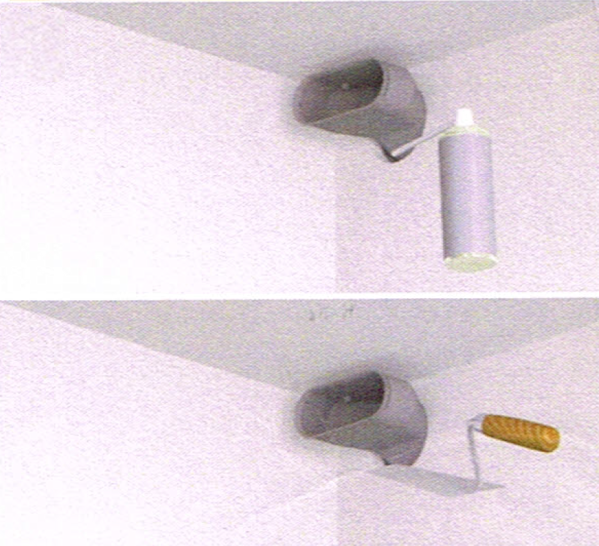

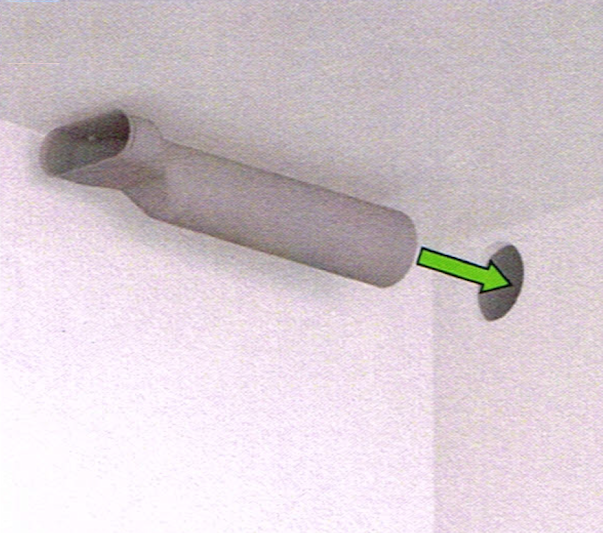

1. Faire un carottage de 93mm de diamètre minimum en respectant les distances minimum par rapport aux parois	2. Insérer le plénum droit LongFlow  dans l'ouverture.	3. Maintenir en place le plénum en rebouchant l'ouverture.

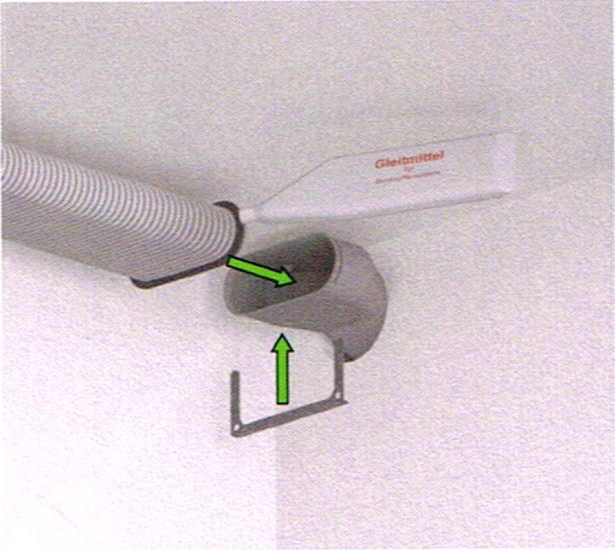

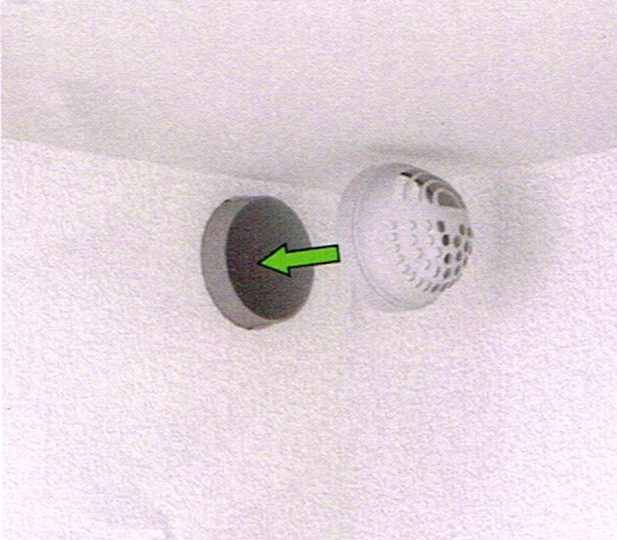

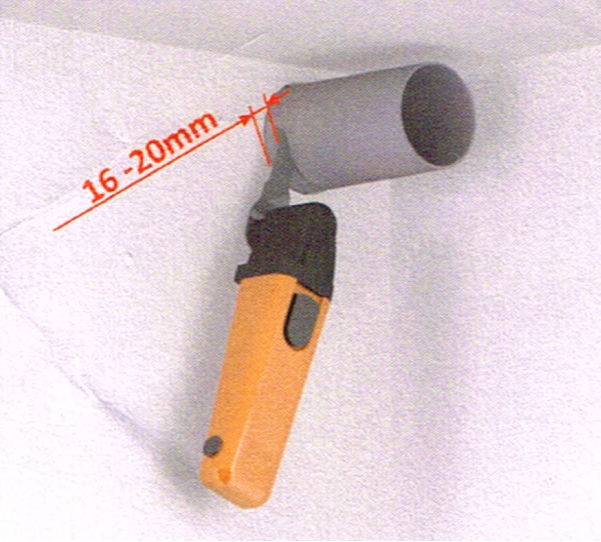

4. Raccorder le ComfoTube ou ComfoFlat au plénum à l'aide du joint et de l'étrier de fixation fournis avec le plénum	5. Du côté de la bouche, couper le plénum à une distance de 16-20mm du mur puisque c'est le plénum qui s'emboîte dans la bouche	6 Venez ensuite mettre la bouche sur le plénum
