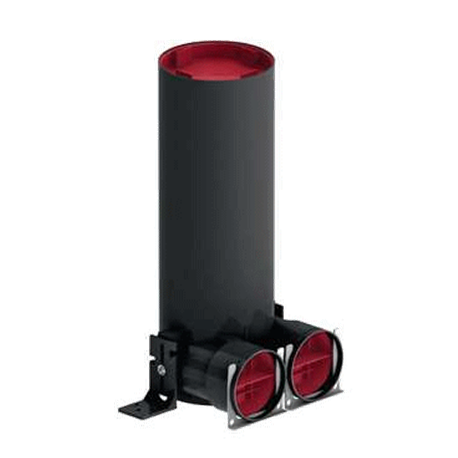

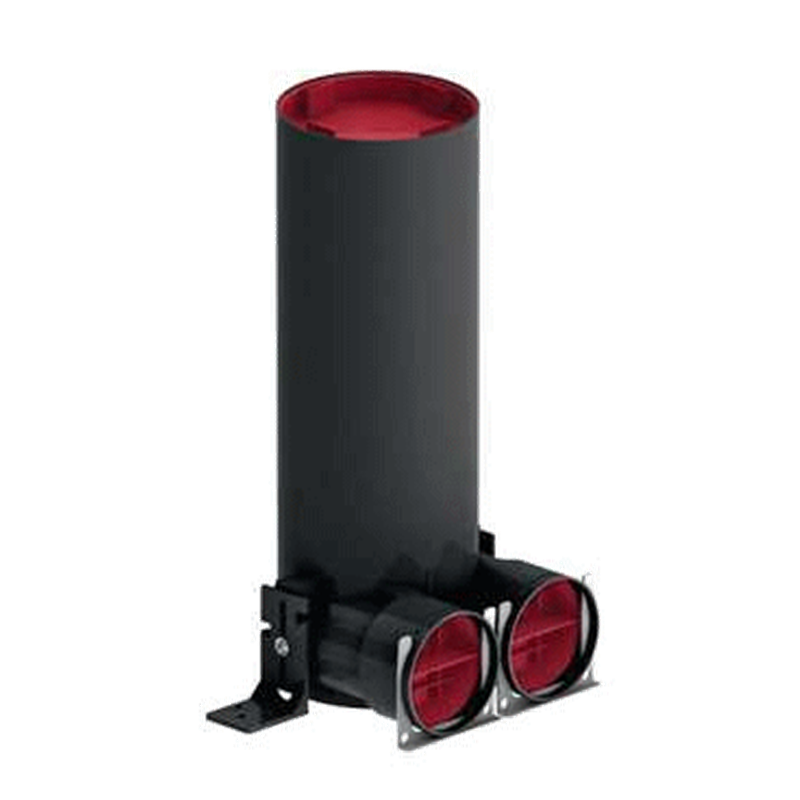

Plénum coudé TVA 2xDN75

Description

Le plénums coudé TVA est en plastique ABS pour une qualité alimentaire et est adaptés pour un montage au mur ou au plafond pour un raccordement sur des bouches DN 125.

L'étanchéité est réalisée à l'aide d'un joint O Ring (non fourni) et d'un étrier de fixation livré avec le plénum qui garantissent un raccordement hermétique. La hauteur de pose peut être ajustée par réduction de la longueur.

Montage Plénum coudé TVA 2x DN 75

Le plénum 2xDN75 fait 385mm de long, il possède deux pattes de fixation réglable en hauteur. Il est livré avec des bouchons de protection sur chaque raccord. Il peut être installé en faux plafond, en cloison ou en traversée de paroi.

Faux plafond	Cloison	Traversée de paroi

Etapes de pose

Fixer le plénum à la paroi en positionnement 2 vis dans chaque pattes de fixation	Mettre un joint O Ring sur le ComfoTube et insérer le conduit dans le plénum. Lubrifier le joint avec de l'eau savonneuse Maintenir le ComfoTube au plénum avec l'étrier de fixation	Mettre en place le plafond et la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur. Attention hauteur minimale de 130mm
