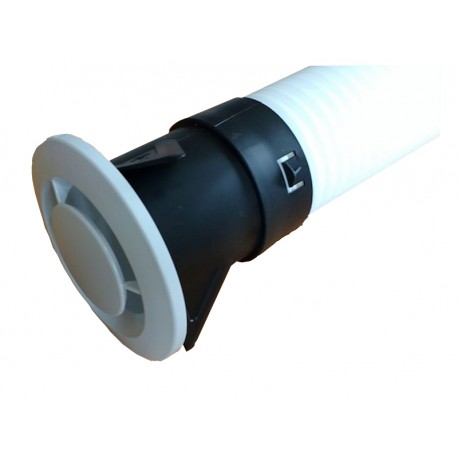

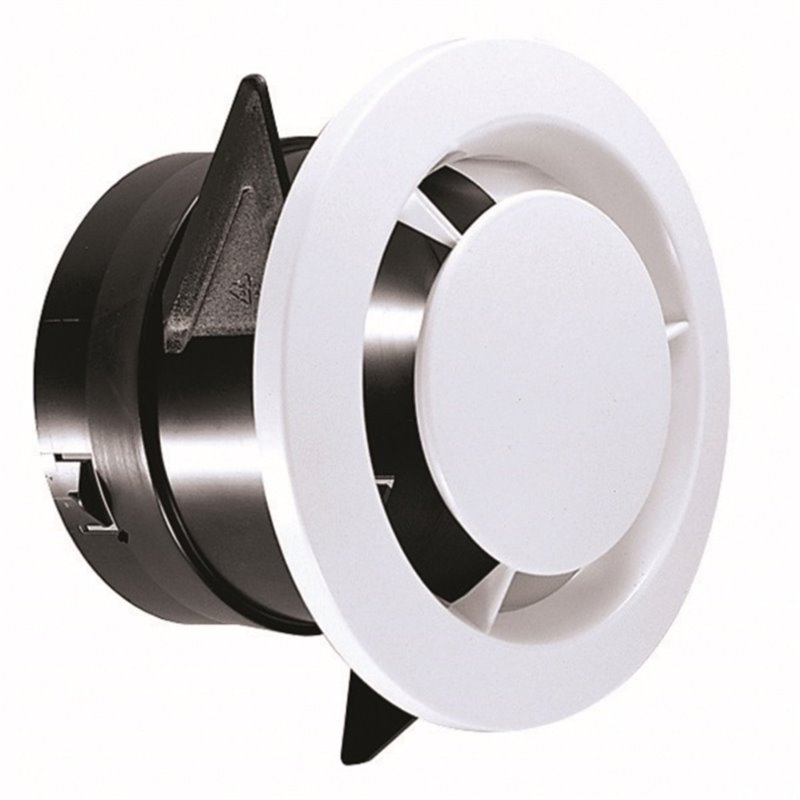

Plénum droit 1xDN75 inclus bouche extraction DN80

Le plénum droit est adapté aux mises en oeuvre privilégiant les passages de réseaux dans les dégagements, avec ménagement d'espace permettant de réaliser une diffusion droite dans les différentes pièces. Ces solutions sont des alternatives aux plénums standards qui la plupart du temps comprennent de base 2 piquages. Ne pas utiliser des plénums simples pour des débits supérieurs à 36 m3/h.

Cette solution n'est adaptée pour le moment que sur les conduits PEHD de diamètre 75.

Principes généraux

Principe de diffusion via les espaces de dégagement.

On gardera à l'esprit que la hauteur sous plafond du dégagement doit être abaissé de 30 cm par rapport aux pièces de vie, ceci afin de respecter une distance de 20 cm entre l'axe de la bouche et le plafond / mur (DTU 68.3 sur la ventilation).

Choix des diffuseurs :

Intégré au plénum - si vous souhaitez une autre bouche, voir ce produit

Atténuation acoustique / régulation des débits :

Voir accessoires - choisir atténuateur SVE 80
