Kit plénum droit mural + grille

1. Caractéristiques techniques

Kit plénum mural droit comprenant:

• Plénum droit télescopique en tôle acier galva.

• Grille murale blanche (FK-WA 200 W), 250x113 mm.

DESCRIPTION

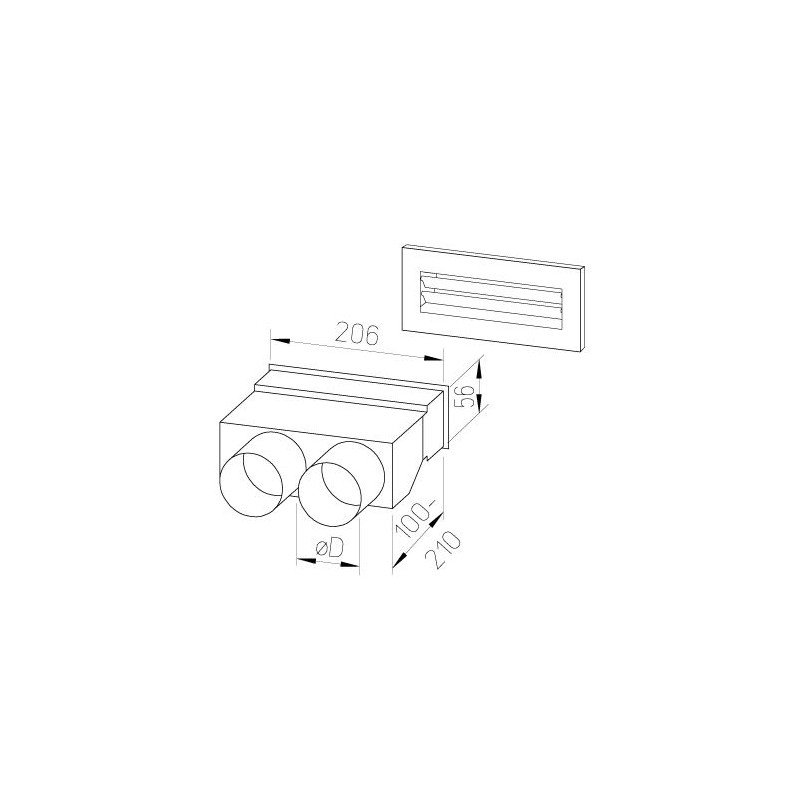

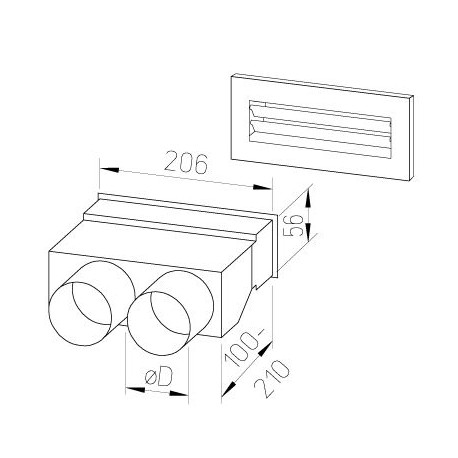

Le plénum droit FRS-WD est en acier galvanisé, il est adapté pour un montage en mural. On peut y raccordement au maximum 2 conduits flexpipe 75 et une grille de ventilation blanche.
Il fait 15cm de haut et 30cm de long. Il est conseillé de garder une longueur DN125 de 7cm au minimum pour l'insertion de la grille de ventilation et éventuellement la mise en place derrière la grille d'un atténuateur de bruit en mousse. Utiliser du matériel adapté pour obtenir une découpe nette de la tôle acier.

FIXATION PLÉNUM DROIT 2xDN75

Le plénum droit n'est pas équipé d'un système de fixation, il faut donc en bricoler un. Il est possible d'utiliser des équerres métallique pour fixer le plénum à une paroi ou un support.

Pour cela il est nécessaire de visser l'équerre sur le plénum, on utilise alors une vis avec une rondelle d'étanchéité en néoprène par exemple, pour éviter toute fuite d'air par le système de fixation. Au niveau de la fixation à la paroi, deux rondelles plastique pour éviter la transmission de vibrations dans la paroi.
