Répartiteur 10xDN75 - Flexpipe Plus

Description

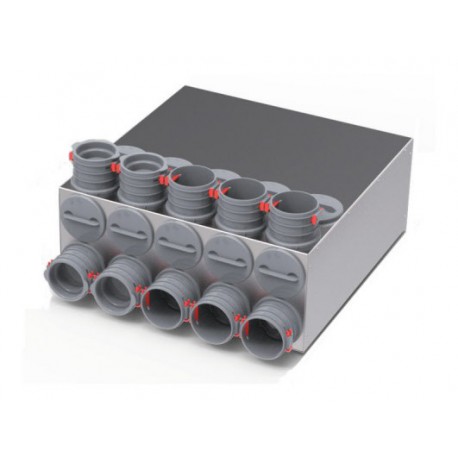

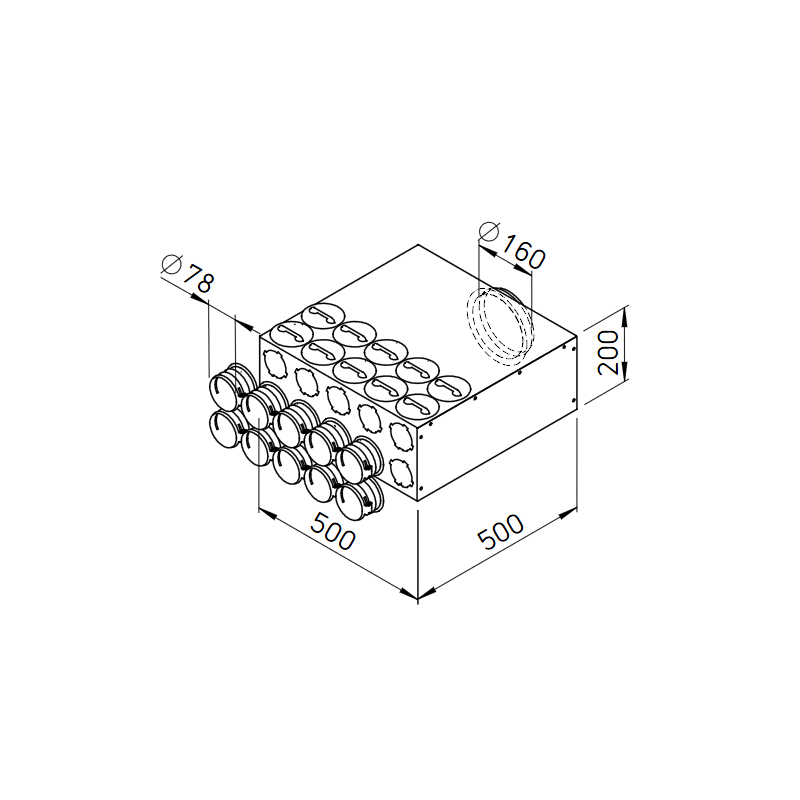

Le caisson Flexpipe-Helios est un caisson en tôle acier galvanisé, avec un revêtement intérieur insonorisant d'une épaisseur de 2cm. L'intérieur du caisson est accessible par une trappe de visite.  Le caisson est équipé de 20 ouvertures pour le raccordement maximum de 10 conduits Flexpipe 75 pouvant se faire sur deux faces. Le piquage principal est en diamètre 160, il est équipé d'un joint caoutchouc pour une très bonne étanchéité avec le réseau primaire en conduit isolé Isopipe ou en acier galvanisé.

Accessoires fournis avec le caisson

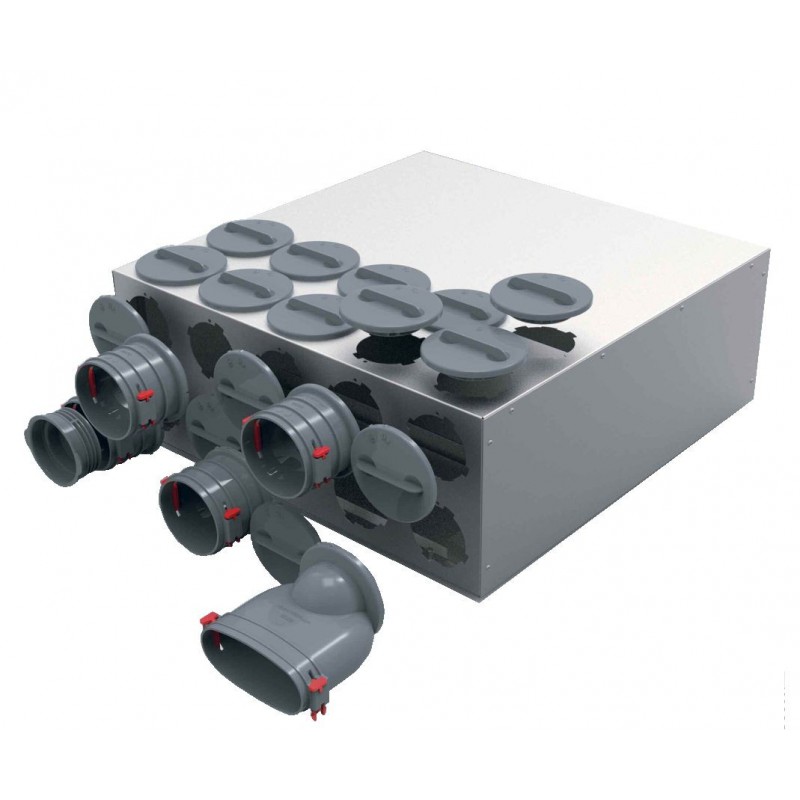

Il est possible de mélanger conduit plat et conduit rond sur ce caisson en achetant des piquages plats FRS-ES 51. Attention les piquages plats sont encombrants, les ouvertures de chaque côté ne sont plus utilisables.

Fixation du caisson

Le caisson est fourni avec 4 équerres de fixation qui se vissent directement sur le caisson. Pour la fixation à la paroi, vous pouvez utiliser une rondelle anti-vibration en caoutchouc de chaque côté de l'équerre. Il y a aussi la possibilité de faire reposer le caisson sur des suspentes en prenant soin de mettre une bande résiliente ou des tampons caoutchouc entre le caisson et le support.

Montage des piquages sur le caisson

1. Placer le symbole "ouvert" du piquage rond face au marque sur la tôle du caisson. 2. Emboîter le piquage dans l'ouverture du caisson jusqu'à la compression du joint caoutchouc au contact de la tôle

3. Tourner le piquage rond dans le sens des aiguilles d'une montre jusqu'au symbole "vérouiller". Le piquage est maintenant fixé au caisson.

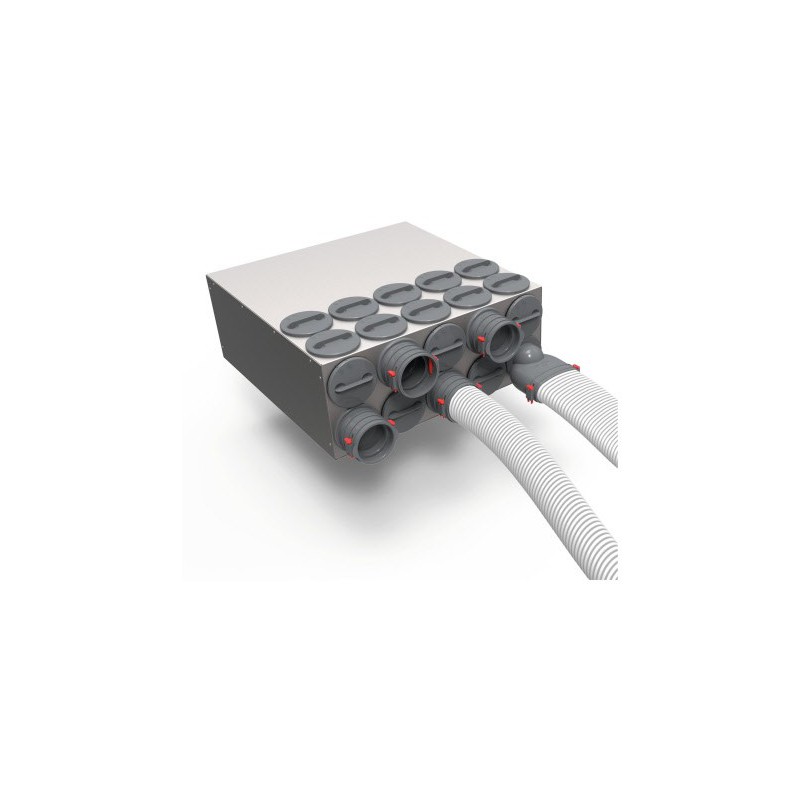

4. Placer le joint torique DN 75 dans la deuxième annelure du conduit Flexpipe 75. Bien vérifier le positionnement du joint car il garantit l'étanchéité du raccord. 5. Insérer le conduit dans le piquage rond jusqu'à la butée. Lubrifier le joint et l'intérieur du piquage avec de l'eau savonneuse si l'emboîtement est difficile. 6. Mettre en place les clips anti-arrachement pour le maintien du conduit.
