Comment choisir ses diffuseurs

Comment choisir les bouches de ventilation parmi les très nombreux choix possibles ? Quelques élements de réponse dans le dossier suivant.

Dossier réalisé par fiabishop - niveau : intermédiaire

Les bouches de ventilation dépendent des systèmes

Une bouche de ventilation est un terminal dont la fonction est d'extraire l'air ou le souffler dans les pièces. On parle également de diffuseur, qui renvoie sur une fonction importante des bouches : diffuser le flux d'air dans la pièce, le mieux possible. On différenciera les bouches de VMC double flux par rapport aux bouches de VMC simple flux récentes.

1. Les bouches de VMC simple flux sont souvent hygroréglables, ou autoréglables - Ces bouches sont des composants complexes qui établissent le débit d'air extrait dans la pièce en fonction de différents capteurs. Leur forme est caractéristique. Ces bouches sont situées dans les pièces d'eau et intègrent un régulateur de débit sur la bouche. (voir chapitre dédié plus bas)


2. Les bouches de VMC double flux sont le plus souvent des diffuseurs simples. Leurs formes sont beaucoup plus larges. On différenciera les bouches d'extraction d'air des bouches de soufflage. Une bouche d'extraction est basique : l'air doit être acheminé vers la VMC. Elle peut être située à de nombreux endroits à proximité des points de pollution. Une bouche de soufflage doit répondre également à des critères de confort (éviter le courant d'air sur les gens), de bruit (atténuer au maximum le bruit du flux d'air), et seront donc différentes selon qu'elles sont positionnées au plafond, au mur ou au sol.


3. Les bouches sont définies par leur diamètre. Dans l'habitat les 2 diamètres les plus courants sont le dn80 et le dn125. Ce diamètre répond en général à des considérations de débit. Sur les pièces ou le débit peut être élevé, un dn125 est recommandé. Ce diamètre est également la plupart du temps la conséquence du système de réseau de gaine retenu pour réaliser le projet.


4. Toutes les bouches doivent être démontables. Aussi, elle sera emboitée dans une manchette, ou un plénum, qui sont eux fixés au plafond, et au réseau de gaines. Seules les bouches hygroréglables necessitent un nettoyage régulier (tous les 6 mois)

Les grands principes dans la diffusion d'air

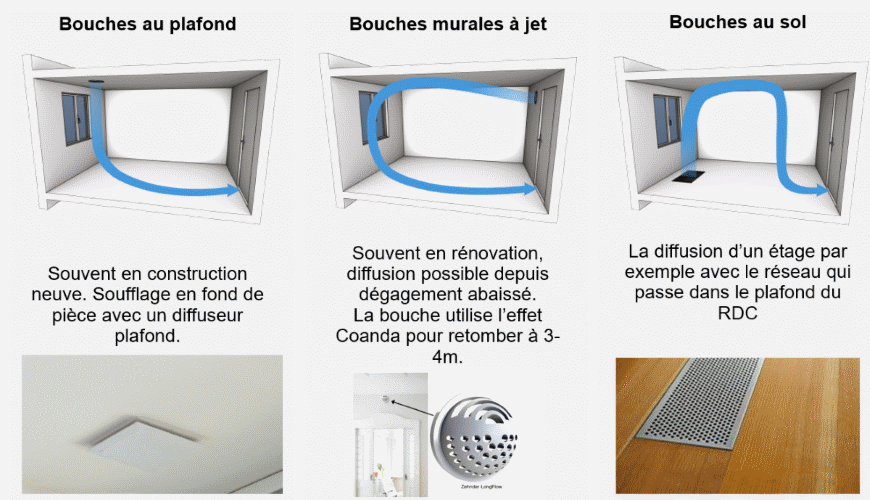

Les bouches de soufflage sont concues selon leur position dans la pièce. On va retrouver les principes suivants :

Les bouches au plafond sont les plus pertinentes en construction neuve, dès l'instant ou l'on prévoit un faux plafond pour passer les réseaux de gaines. L'air étant soufflé vers le bas, la bouche a un déflecteur qui redirige l'air sur les côtés de la bouche.
L'emplacement de la bouche est déterminé par la pièce. On souhaite un brassage optimal, et comme l'air se dirige vers la porte pour sortir, en général la bouche est placée à l'opposé.

Les bouches murales dites "à jet" sont des bouches prévues pour être murales. En général on les retrouve dans les rénovations thermiques, lorsque le réseau de gaines est positionné dans un couloir central. Dans ce cas on ne peut donc positionner la bouche à l'opposé de la porte et on cherchera donc une bouche capable de pousser l'air jusqu'au fond de pièce, en longeant le plafond. Pour bien fonctionner elles sont au moins à 2.2m de hauteur.

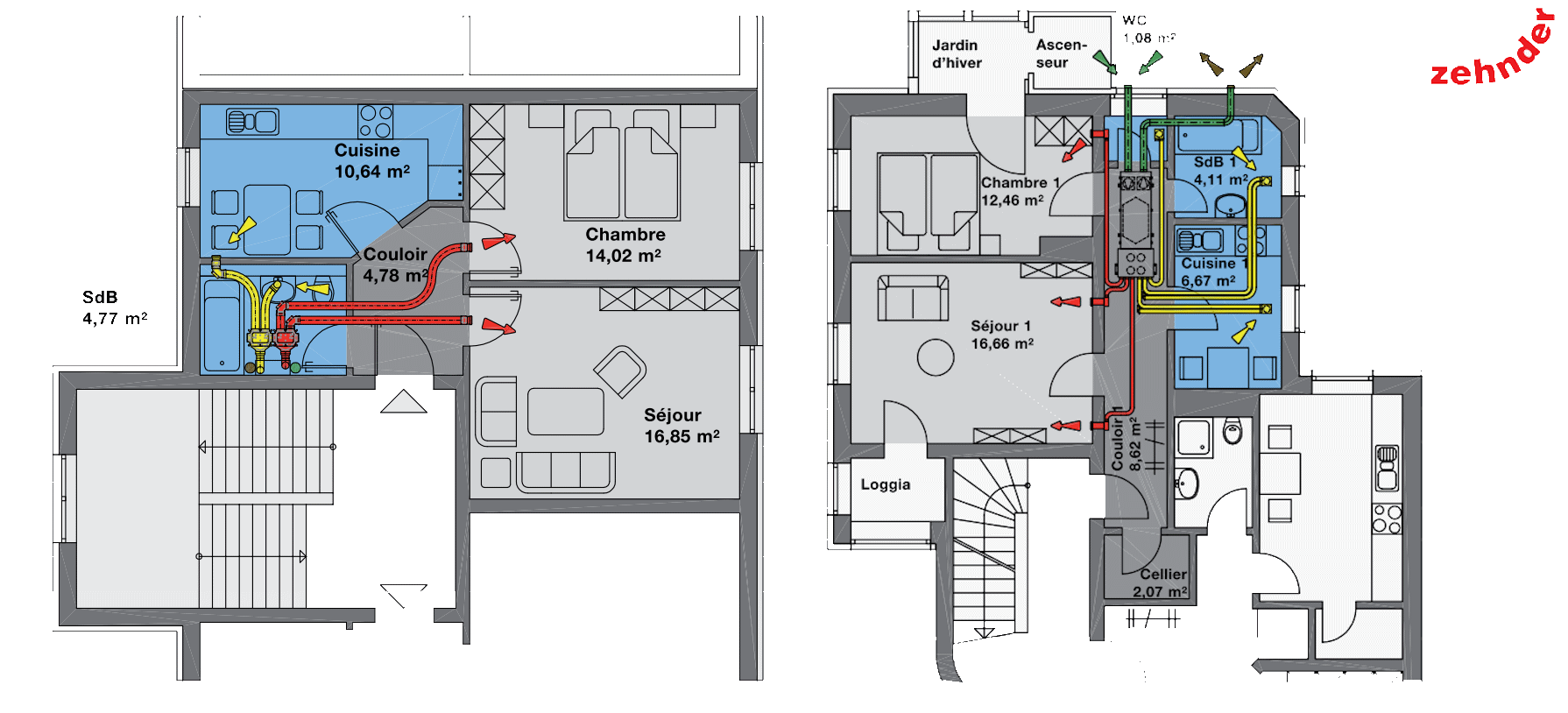

Exemple de réseau de ventilation nécessitant des bouches à jet pour le soufflage (en rouge sur le schéma)

Si l'on ne cherche pas à faire un jet, la bouche murale ressemble à la bouche de plafond, dès l'instant ou elle est à l'opposé du point de sortie de l'air. Elle peut être située à toute hauteur, en évitant les zones ou se trouvent des lits, le bureau.

Les bouches de sol sont en général des bouches métalliques, qui peuvent être des solutions de replis pour certains cas particuliers.

Choix de bouche / plan de ventilation

1. On voit dans ce premier survol du sujet que le choix d'une bouche dépend pour une large part de la solution technique identifiée pour réaliser l'installation de VMC. La bouche est donc le dernier item que l'on choisit en général.
2. Pour concevoir l'installation, il faut imaginer que les pièces de vie soufflent de l'air (pour renouveller l'oxygène) et les pièces d'eau extraient l'air (vicié et potentiellement humide). Entre les 2 il y a des portes, des couloirs qui doivent permettre le transit de l'air d'une pièce à l'autre. Lorsque l'on dit que l'air se dirige vers la porte c'est parce que dans d'autres pièces l'air est extrait (donc la pièce d'eau est en dépression, l'air soufflé est attiré vers les pièces humides), et que la porte de chaque pièce ventilée est détalonnée d'un cm (2 pour les cuisines).
3. On veut par dessus tout éviter l'inconfort et les angles morts (zones non brassées et donc non ventilées)
4. On doit penser la maison meublée : positionner les bouches la ou il est peu probable qu'il y ait un meuble un jour.

Exemple

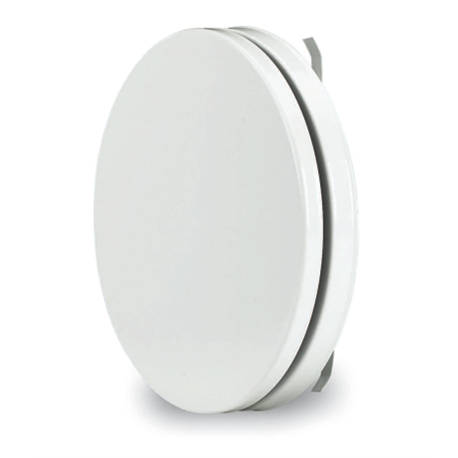

Une bouche de soufflage en plafond se présente souvent ainsi :

1. Coté visible, un noyau central redirigeant le flux d'air sur tous les cotés de la bouche, pour éviter le syndrome du flux d'air "qui tombe dans le cou", inconfortable.
2. Coté invisible on voit les pates de fixation (ou un joint périphérique) qui permettent de connecter la bouche sur une manchette, ou un plénum.

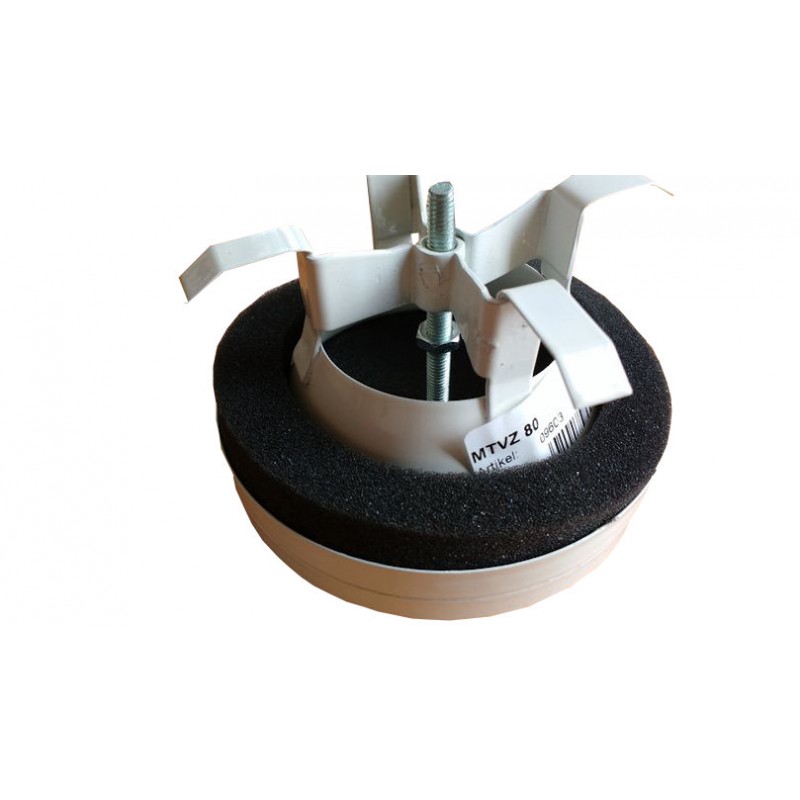

3. La bouche peut être pourvue d'un dispositif atténuateur du bruit. On parle alors de bouches acoustiques. C'est la mousse visible sur la 2eme photo.
4. La bouche peut être pourvue d'une vis permettant de régler l'ouverture de la bouche. On parle alors de bouche réglable
5. La bouche est notée étant en diamètre 125, ce n'est pas la taille de la bouche ; cela veut dire qu'elle est prévue pour s'enboiter sur des manchettes / plénums de diamètre 125

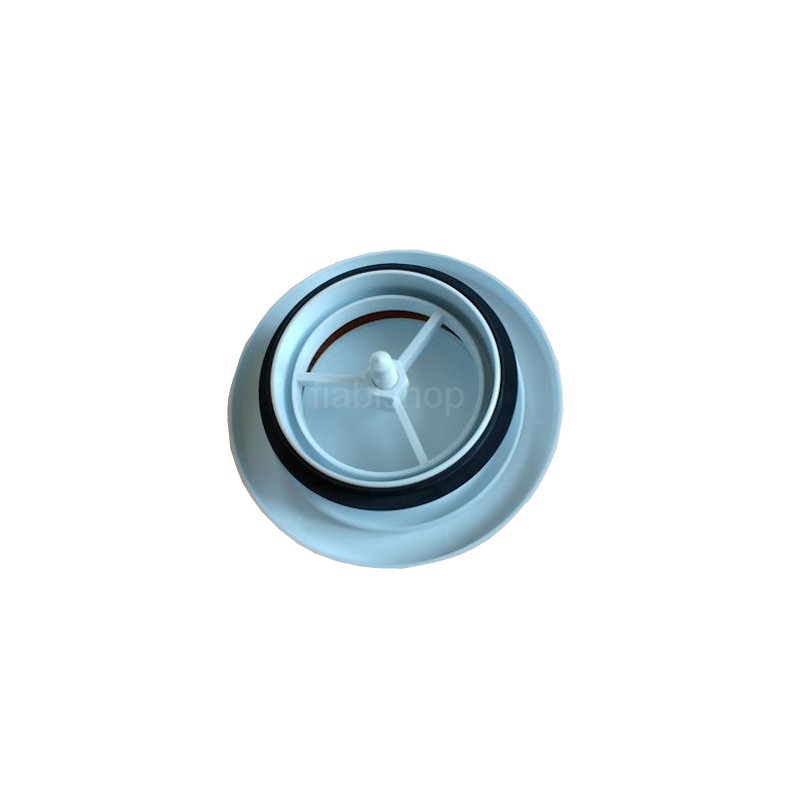

Une bouche d'extraction se présente souvent ainsi :

1. Coté visible, un noyau central masque le conduit, mais par rapport à une bouche de soufflage, il n"y a pas de problème de soufflage dans le cou, puisque l'air monte vers la bouche.
2. Coté invisible on voit un joint périphérique (ou des pates de fixation) qui permet de connecter la bouche sur une manchette, ou un plénum.
3. La bouche n'est pas pourvue de dispositif atténuateur de bruit. Puisque la bouche n'est pas destinée à une pièce de vie.
4. La bouche peut être pourvue d'une vis permettant de régler l'ouverture de la bouche. On parle alors de bouche réglable
5. La bouche est notée étant en diamètre 125, cela veut dire qu'elle est prévue pour s'enboiter sur des manchettes / plénums de diamètre 125

Les principales différences entre une bouche de soufflage et extraction sont : un noyau central concu pour éviter l'inconfort du flux d'air sur l'occupant, et (souvent) le traitement acoustique de la bouche

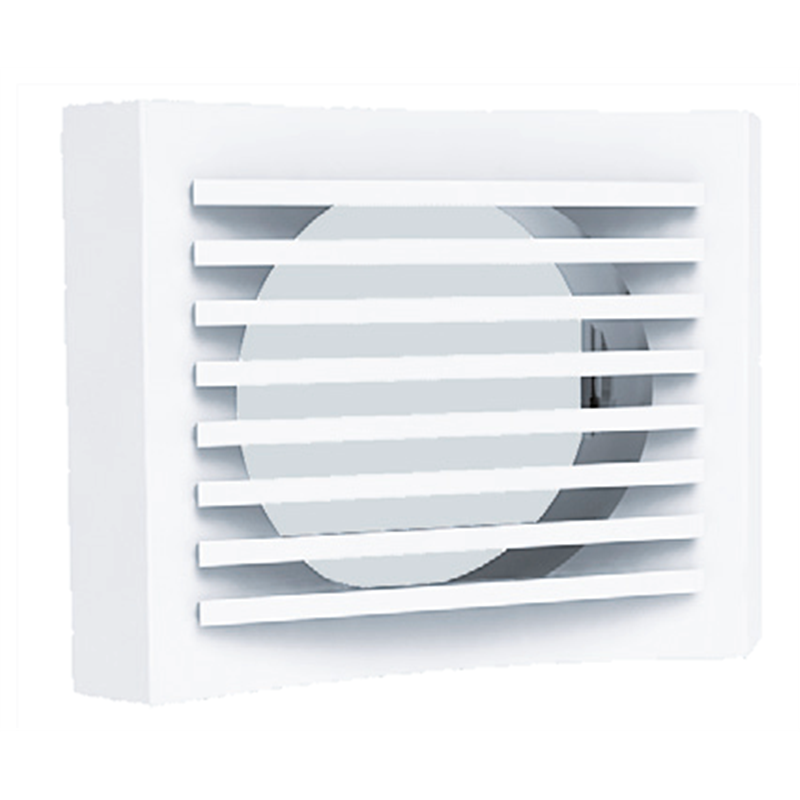

Une bouche murale à jet se présente souvent ainsi :

1. Coté visible, on trouve à la place du noyau central des ailettes ou une grille, mais rien qui empeche le flux d'air de partir droit : c'est ce que l'on cherche : pousser l'air. Pour éviter le courant d'air sur les gens, les bouches ne sont pas à hauteur d'habitant mais à 10 cm du plafond.
2. Coté invisible on voit un joint périphérique (ou des pates de fixation) qui permet de connecter la bouche sur une manchette, ou un plénum.
3. La bouche n'est en général pas pourvue de dispositif atténuateur de bruit (du fait que le flux d'air est droit, et qu'on ne veut pas le ralentir). Si l'on veut améliorer l'acoustique on ajoutera des atténuateurs dans le réseau.
4. La bouche n'est pas réglable
5. La bouche est notée étant en diamètre 125, cela veut dire qu'elle est prévue pour s'enboiter sur des manchettes / plénums de diamètre 125

Plénums et diamètres de bouches quesako ?

Cela dépend entièrement du système de conduits que vous avez sélectionné pour votre projet.

En général, dn 125

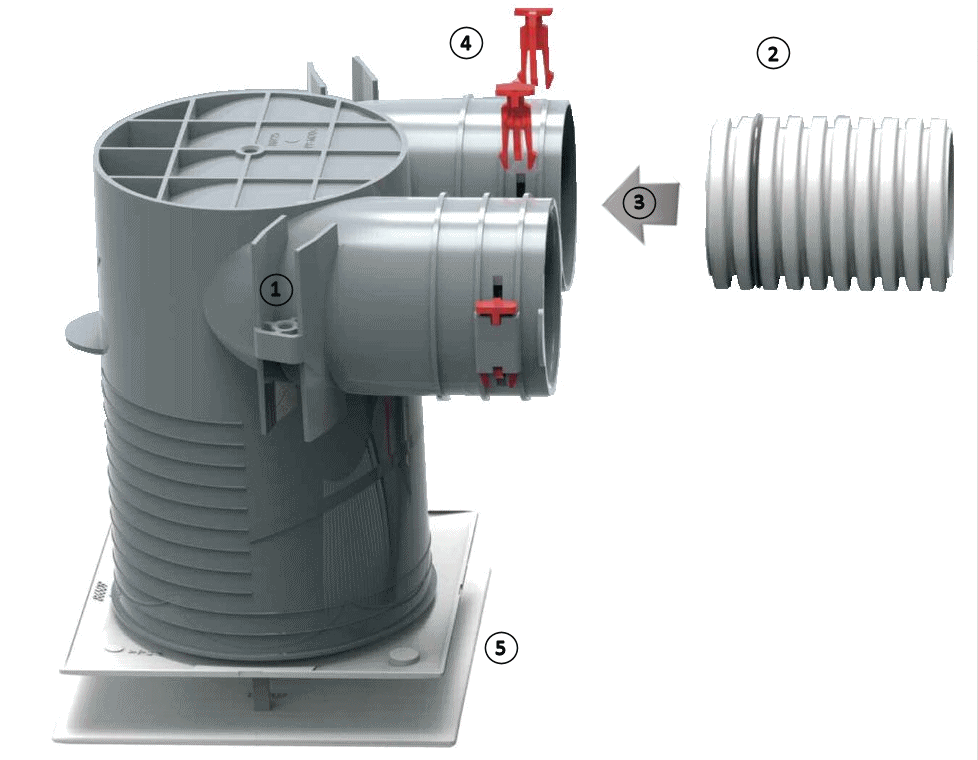

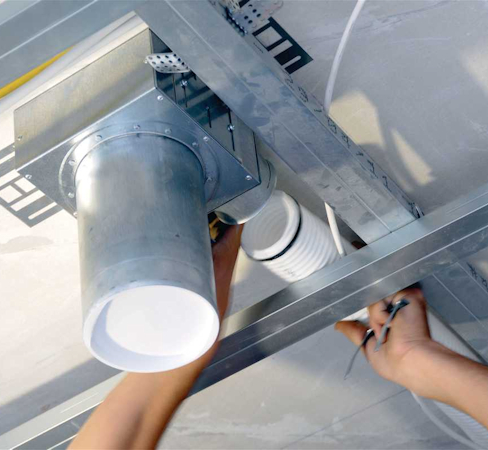

en construction neuve disposant de faux plafonds, on utilisera un système de conduits PEHD, qui permet un raccordement efficient de la centrale de ventilation vers l'ensemble des bouches. Dans ce cadre on utilise des plénums de diffusion d'air, qui font la liaison entre le conduit dn75 ou 90, et la bouche en dn125. La plupart du temps, on aura donc un faux plafond dans toutes les pièces d'au moins 15 cm,

La bouche est dans ce cas prévue pour être disposée dans le plénum, à la place du bouchon quand la maison est terminée.

En rénovation, dn 125 ou dn 80

on verra plus régulièrement des principes ou les conduits en PEHD dn75/90 sont disposés dans le couloir (un peu abaissé en hauteur) et des coffres pour une raison économique : on envisage pas d'ajouter un faux plafond partout dans les pièces de vie, et la diffusion se fait droite vers les pièces. On utilisera donc souvent des bouches murales à jet, connectables pour le soufflage d'air neuf, et des bouches d'extraction réglables sur un ou plusieurs conduits PEHD.

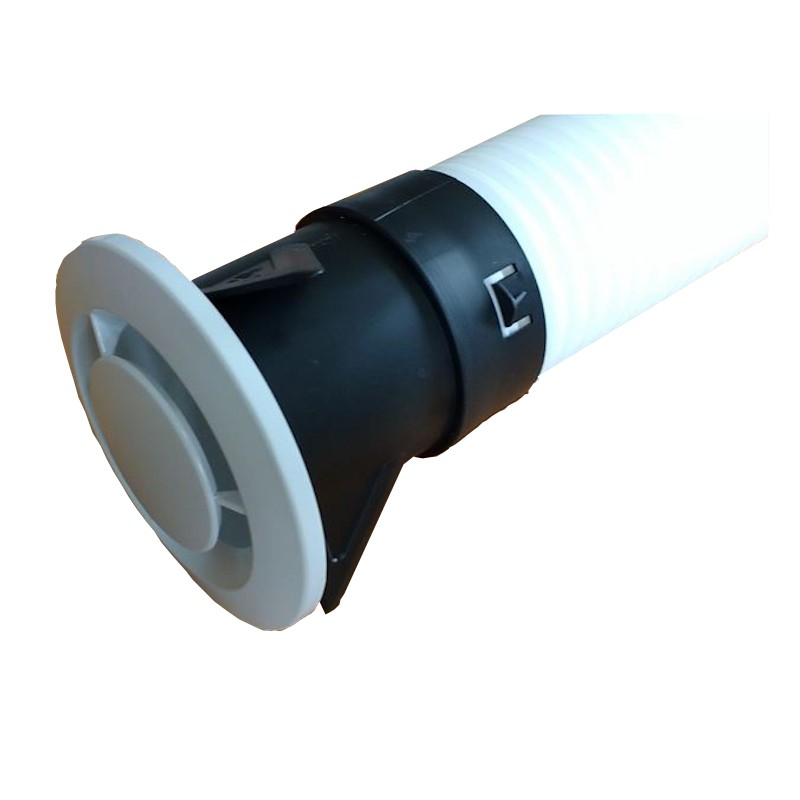

Les bouches sont compatibles avec une manchette en dn80 (photo ci à coté)

Les cas particuliers : bouches d'extraction hygroréglables ou autoréglables

Un principe : on ne met pas de bouches hygro ou autoréglables dans une installation de vmc double flux performante. C'est un point de friction que nous avons avec certains référentiels qui le recommandent. Les bouches hygro, c'est uniquement pour les VMC simple flux !

Qu'est ce qu'une bouche autoréglée ?

Reconnaitre une bouche autoréglée est aisé puisqu'il n'existe que 2 fabricants sur le territoire.

La bouche intègre une facade (2) et un dispositif que l'on appelle un régulateur de débit (3). C'est un clapet qui gère une obturation calibrée. Ainsi si vous achetez une bouche autoréglée de 30 m3/h, le régulateur empêche que plus de 30 m3/h passe à travers la bouche.

La bouche pour fonctionner correctement nécessite un réseau sous pression : en général 60-70Pa pour que le clapet d'autoréglage fonctionne correctement. Aussi, spécifiquement pour les bouches de VMC simple flux autoréglables et hygro, il faut mesurer celle ci quand l'installation est livrée (si les gaines sont percées par exemple vous n'aurez pas suffisament de pression pour que le clapet règle le débit)

La bouche est notée étant en diamètre 125, ce n'est pas la taille de la bouche ; cela veut dire qu'elle est prévue pour s'enboiter sur des manchettes / plénums de diamètre 125

Les bouches autoréglées équipent les VMC simple flux autoréglées, qui sont des systèmes présents dans les maisons individuelles jusque 2005. Cette technique de ventilation est obsolète à ce jour, avantageusement remplacée par les VMC simple flux hygroréglables.

TIPS!

Pour reconnaitre une bouche vous pouvez la démonter et lire le débit qui est indiqué en sous face de la bouche
Attention aux faux amis. Sur les vieilles VMC simple flux autoréglables, le dispositif d'autoréglage est disposé sur le caisson de ventilation. Dans les pièces se trouvent des bouches d'extraction standard, et le régulateur est clipsé sur le piquage du caisson, avant la gaine. Cela pose l'inconvénient que pour dépoussiérer tous les 6 mois le dispositif, il faut aller dans les combles pour y accéder. Les régulateurs sont placés sur les bouches maintenant pour faciliter les opérations de maintenance par l'utilisateur.

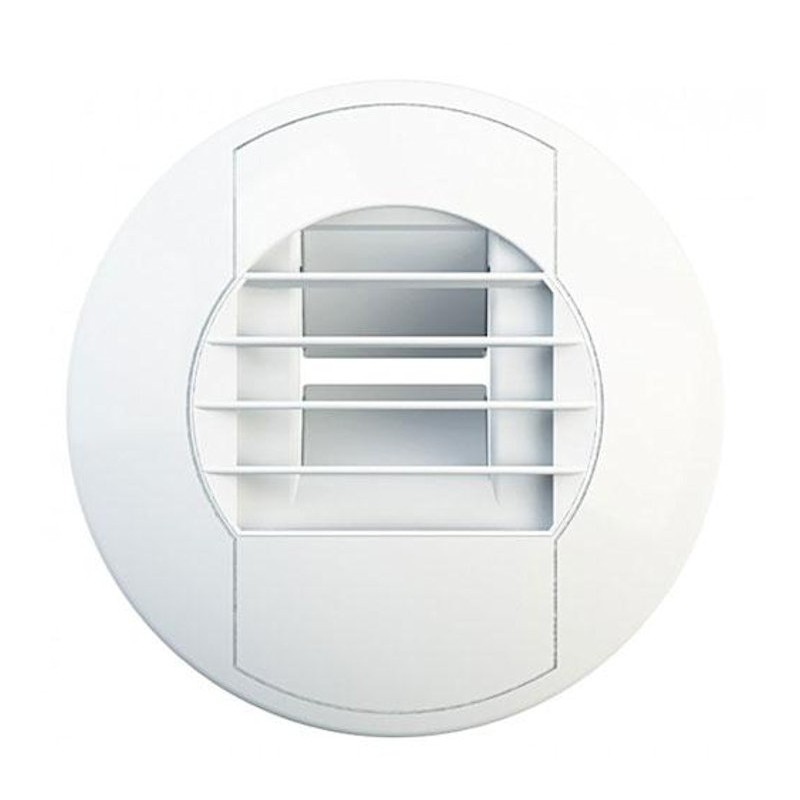

Qu'est ce qu'une bouche hygroréglable ?

Sous l'appellation bouches pour VMC hygroréglables se cache une grande diversité de systèmes : ce sont des bouches qui ressemblent aux bouches précédentes, mais qui ont un clapet de réglage (3) de débit commandé par un capteur. Les bouches sont hygroréglables dans les pièces d'eau (une petite membrane qui tend le clapet selon le taux d'humidité), à capteur de présence (une minuterie actionne un grand débit lorsque la bouche détecte des gens - nécessite des piles ou un raccordement électrique), à interrupteur (booster le débit en cuisine à la demande)

La bouche est notée selon sa plage de débit. Une bouche hygro 5-30 m3/h peut donc moduler le débit de 5 à 30 m3h automatiquement selon la mesure d'humidité de la pièce.

La bouche pour fonctionner correctement nécessite un réseau sous pression : en général 60-70Pa pour que le clapet d'autoréglage fonctionne correctement. Aussi, spécifiquement pour les bouches de VMC simple flux autoréglables et hygro, il faut mesurer celle ci quand l'installation est livrée (si les gaines sont percées par exemple vous n'aurez pas suffisament de pression pour que le clapet règle le débit)

La bouche est notée étant en diamètre 125, ce n'est pas la taille de la bouche ; cela veut dire qu'elle est prévue pour s'enboiter sur des manchettes / plénums de diamètre 125

Les bouches hygro équipent les VMC simple flux hygroréglables, qui sont des systèmes présents dans les maisons individuelles depuis 2005. On ne les utilise pas sur les installations VMC double flux fiabishop (le débit n'est pas commandé par la bouche dans une VMC double flux mais par le boitier de commande du caisson)

Choisir un diffuseur sur le site !

Pour choisir une bouche de ventilation, on se reportera sur la sélection proposée sur le site.

Placons nous pour l'exemple dans une configuration maison individuelle avec faux plafond. Dans ce cadre ci, nous utiliserons des bouches de soufflage au plafond, qui se connecteront sur les plénums (voir plus haut).

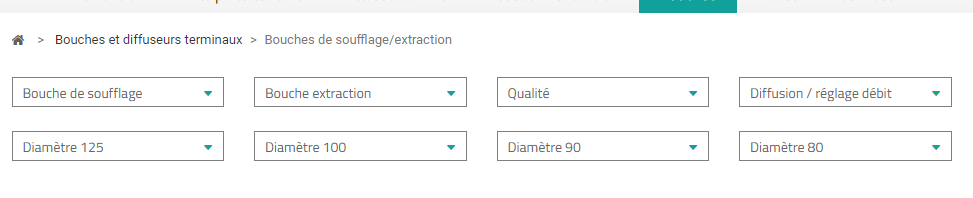

1. Nous choisissons "Bouches soufflage - OUI" - "Diffusion - bouche plafond" et si besoin (car quasi toutes les bouches existent en dn125) "Diamètre 125 - Compatible plénum dn 125 OUI" -
2. Ensuite, privilégier une bouche acoustique si les pièces sont sensibles (chambres surtout) - icone silencieux sur le produit

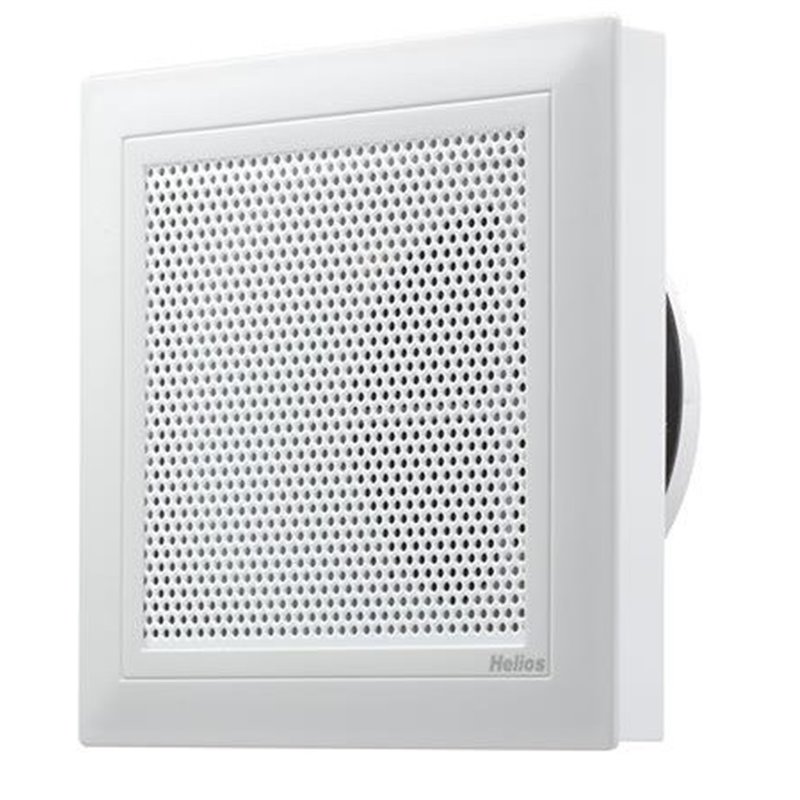

3. Vous pouvez choisir des bouches plastiques ou métalliques, rondes ou carrées...

Si au contraire vous souhaitez des bouches murales à jet pour un réseau utilisant des plénums dn 80

1. Nous choisissons "Bouches soufflage - OUI" - "Diffusion - bouche murale à jet" et "Diamètre 80 - OUI" -
2. Vous voyez apparaitre toutes les bouches qui existent dans la déclinaison voulue compatibles avec cet usage

Bouches réglables ou non réglables ?

C'est une vaste question, qui dépasse la simple question de l'esthétique !

Imaginons nous en train de finir de poser l'installation VMC. Nous allumons la VMC et devons maintenant réaliser la phase de mise en service. Nous réglons le débit sur la VMC, et mesurons les débits au niveau des bouches. Surprise, cela ne marche pas.

En effet, selon l'éloignement entre la VMC et chaque bouche, naturellement, nous allons observer que les bouches les plus proches sont les plus favorisées, et les bouches les plus lointaines recoivent le moins d'air. Si les distances entre bouches sont relativement égales, il peut aussi se poser le problème que certaines bouches vont demander 15 m3/h, d'autres 30, d'autres 45... Réussir une mise en service est un art : nous devons compenser les effets de distance en créant de la perte de charge sur les branches les plus proches, et obtenir une répartition d'air parfaite :)

Une bouche réglable est une bouche qui permet de fermer ou ouvrir l'obturation du diffuseur pour ajouter de la perte de charge.
Lorsque les bouches ne sont pas réglables, on utilise des atténuateurs acoustiques qui nous permettent de créer une perte de charge donnée, et bonus, de réduire légèrement l'éventuel bruit percu à la bouche. Ils se posent dans le plénum, derrière la bouche.

Bon, pas de panique non plus. Si vous nous confiez votre installation, nous ferons un dimensionnement de l'installation, qui inclut un calcul d'équilibrage des réseaux. Vous aurez donc toutes les instructions de paramétrage des bouches, la fourniture des atténuateurs et leur réglage. Keep cool :)

Fiabishop - 2012 : toute reproduction, même partielle, du document, interdite sans notre accord.
