KIT secondaire 2x6 DN75 Zehnder jusqu'au T3

Système conduits Comfopipe Compact-Zehnder

Les conduits comfopipe Compact servent à réaliser les réseaux primaires. Les réseaux primaires vont de la grille extérieure jusqu'aux piquages. Cet air froid transitant dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits comfopipe étant isolés, ils suffisent à assurer cette fonction, étant rigides, ils limitent les pertes de charges dans l'installation. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.

Principe

Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- léger et facile à découper avec des traits de découpe tous les 5 cm
- résiste aux chocs, léger et peut-être découpé avec un cutter.

Caractéristiques techniques

Les conduits et les coudes sont fabriqués en polypropylène expansé  moulé à chaud, sans COV. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 15mm - lambda :0.037W/mK

Les conduits s'emboîtent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

Dimensions conduit et manchon

Dimensions coude 45° et coude 90°

Système conduits Comfopipe Compact-Zehnder

Les conduits comfopipe Compact servent à réaliser les réseaux primaires. Les réseaux primaires vont de la grille extérieure jusqu'aux piquages. Cet air froid transitant dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits comfopipe étant isolés, ils suffisent à assurer cette fonction, étant rigides, ils limitent les pertes de charges dans l'installation. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.

Principe

Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- léger et facile à découper avec des traits de découpe tous les 5 cm
- résiste aux chocs, léger et peut-être découpé avec un cutter.

Caractéristiques techniques

Les conduits et les coudes sont fabriqués en polypropylène expansé  moulé à chaud, sans COV. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 15mm - lambda :0.037W/mK

Les conduits s'emboîtent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

Dimensions des coudes 45° et 90°

Pour former un coude 90°, il vous suffit de raccorder deux coudes 45°

MONTAGE

Les éléments ComfoPipe se raccordent les uns aux autres avec des manchons mâle par simple emboîtement sans joint ni scotch pour l'étanchéité. Les conduits peuvent être très facilement déboîtés si c'est nécessaire pour la maintenance de l'installation.

Caisson silencieux ComfoWell 320 - Zehnder

Description

Le caisson ComfoWell est un caisson en tôle d'acier zingué, ses dimensions sont 520x320x230mm. Il est composé de trois éléments à acheter séparément et qui s'assemblent grâce à un système de glissière facile à mettre en oeuvre. Le raccordement à la VMC double flux se fait grâce à une plaque 1 piquage et l'intégration dans le réseau de ventilation se fait avec une plaque comportant 10 piquages pour conduit ComfoTube 75 ou 90.

Caisson Comfowell 320 (520x320x230mm)	plaque 6 piquages ComfoTube (à acheter séparément)	plaque 1 piquage DN 125 ou 150mm (à acheter séparément)

Atténuation acoustique

Le caisson est équipé de deux baffles acoustiques qui permettent d'atténuer les nuisances sonores générées par la VMC double flux. L'atténuation acoustique est d'environ 20dB(A) pour un caisson, il est possible d'en mettre deux en série pour accentuer l'effet. La maintenance des baffles acoustiques est possible grâce à deux plaques amovibles d'inspection, il est donc nécessaire de laisser un accès aux caissons ComfoWell.

Description

Plaque en tôle d'acier zinguée avec un piquage pour se raccorder à l'ensemble de la gamme ComfoPipe Zehnder ou conduit équivalent

Montage

La plaque et le caisson ComfoWell s'assemble grâce à un jeu de glissière fourni avec la plaque.

Plaque 6 piquages-ComfoWell 320

Description

Plaque en tôle d'acier zinguée pour le raccordement de 6 conduits ComfoTube 75 ou 90. Chaque piquage est équipé d'un étrier de fixation pour le maintien du conduit, il reste à prévoir les joints O Ring pour l'étanchéité des raccords.

Montage

La plaque et le caisson ComfoWell s'assemble très simplement grâce à un jeu de glissière fourni avec la plaque

Description

Le plénums coudé TVA est en plastique ABS pour une qualité alimentaire et est adaptés pour un montage au mur ou au plafond pour un raccordement sur des bouches DN 125.

L'étanchéité est réalisée à l'aide d'un joint O Ring (non fourni) et d'un étrier de fixation livré avec le plénum qui garantissent un raccordement hermétique. La hauteur de pose peut être ajustée par réduction de la longueur.

Montage Plénum coudé TVA 2x DN 75

Le plénum 2xDN75 fait 385mm de long, il possède deux pattes de fixation réglable en hauteur. Il est livré avec des bouchons de protection sur chaque raccord. Il peut être installé en faux plafond, en cloison ou en traversée de paroi.

Faux plafond	Cloison	Traversée de paroi

Etapes de pose

Fixer le plénum à la paroi en positionnement 2 vis dans chaque pattes de fixation	Mettre un joint O Ring sur le ComfoTube et insérer le conduit dans le plénum. Lubrifier le joint avec de l'eau savonneuse Maintenir le ComfoTube au plénum avec l'étrier de fixation	Mettre en place le plafond et la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur. Attention hauteur minimale de 130mm

Plénum coudé TVA 1 raccord

Description

Les plénums coudé TVA sont en plastique ABS pour une qualité alimentaire et sont adaptés pour un montage au mur ou au plafond pour un raccordement sur des bouches DN 125.

L'étanchéité est réalisée à l'aide d'un joint O Ring (non fourni) et d'un étrier de fixation livré avec le plénum qui garantissent un raccordement hermétique. La hauteur de pose peut être ajustée par réduction de la longueur.

Montage Plénum coudé TVA 1x DN 75

Le plénum 1xDN75 fait 250mm de haut, il est muni  d'une collerette avec 4 trous pour sa fixation sur une paroi ou un support.

ETAPES DE MONTAGE Fixer le plénum à la paroi en positionnement 4 vis dans les trous de la collerette. Mettre un joint O Ring sur le ComfoTube et insérer le conduit dans le plénum. Lubrifier le joint avec de l'eau savonneuse Maintenir le ComfoTube au plénum avec l'étrier de fixation Mettre en place le plafond et la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur. Attention hauteur minimale de 130mm

Montage Plénum coudé TVA 1x DN 90

Le plénum 1xDN90 fait 400mm de long, il possède deux pattes de fixation réglable en hauteur. Il est livré avec des bouchons de protection sur chaque raccord. Il peut être installé en faux plafond, en cloison ou en traversée de paroi.

Faux plafond	Cloison	Traversée de paroi

Joints toriques - Comfotube

Le joint torique O Ring est indispensable pour assurer l'étanchéité des raccords, il est associé à un étrier de fixation fourni avec les accessoires pour le maintien du conduit ComfoTube.

Il se place dans la deuxième annelure du ComfoTube. Pour faciliter l'emboîtement, pensez à lubrifier le joint mis en place et l'intérieur du piquage avec de l'eau savonneuse.

Conduits Comfotube - Zehnder

Principe

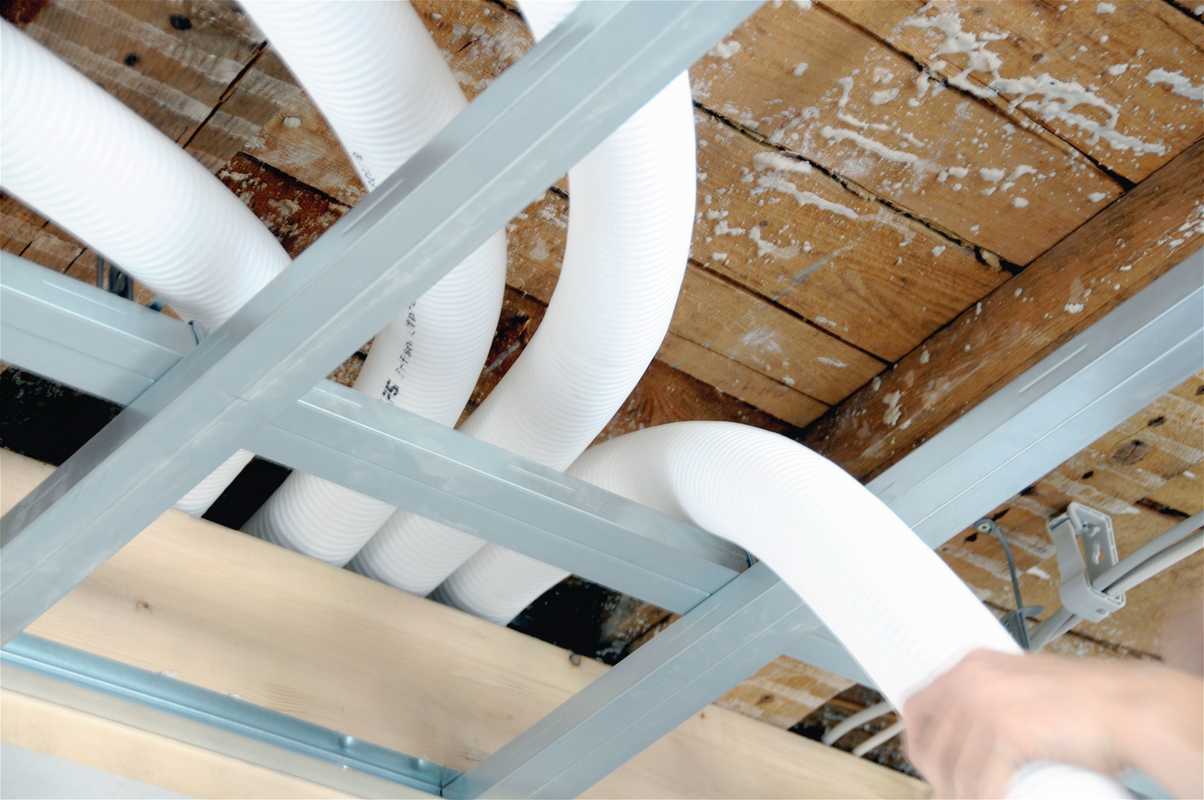

Avec sa nouvelle gamme de produits Comfotube, Zehnder propose un système de répartition d’air permettant de combiner des conduits semi-rigides ronds et plats sur un même réseau pour un montage en toute simplicité.

Chaque élément rond ou plat est équipé d’un support de montage pour une fixation solide au mur ou plafond. Le maintien du tube dans les éléments se fait avec deux clips qui garantissent également une étanchéité «zéro fuites d’air » dans les réseaux.

Principe distribution en pieuvre

Avantages

Le système en pieuvre avec des conduits semi-rigides PEHD présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- installation simple et rapide sans raccords entre le caisson et la bouche
- répartition quasi-uniforme des débits
- hygiénique car facilement nettoyable
- Etanche à l'eau et à l'air grâce aux joints toriques
- pouvant être noyés dans la dalle ou intégrés en faux-plafond ou cloison
- temps de mise en oeuvre divisée par deux

Caractéristiques techniques

Le tuyau semi-rigide Comfotube est en PEHD de haute qualité, traité antistatique et sans dégagement de solvant. La flexibilité du conduit annelé et sa haute résistance à l'écrasement (S R24 > 8kN/m²) permettent une pose entre le ferraillage des prédalles.

 Bande perforée en acier

La bande armée est une alternative aux sangles de fixation des conduits en PEHD - il est compatible pour les produits PEHD, les gaines rigides en EPE.
Mise en oeuvre : on coupe la bande au fur et à mesure avec une pince coupante, on entoure le ou les conduits pour les plaquer sur le mur/plafond support, et on visse à partir des perforations prévues.
