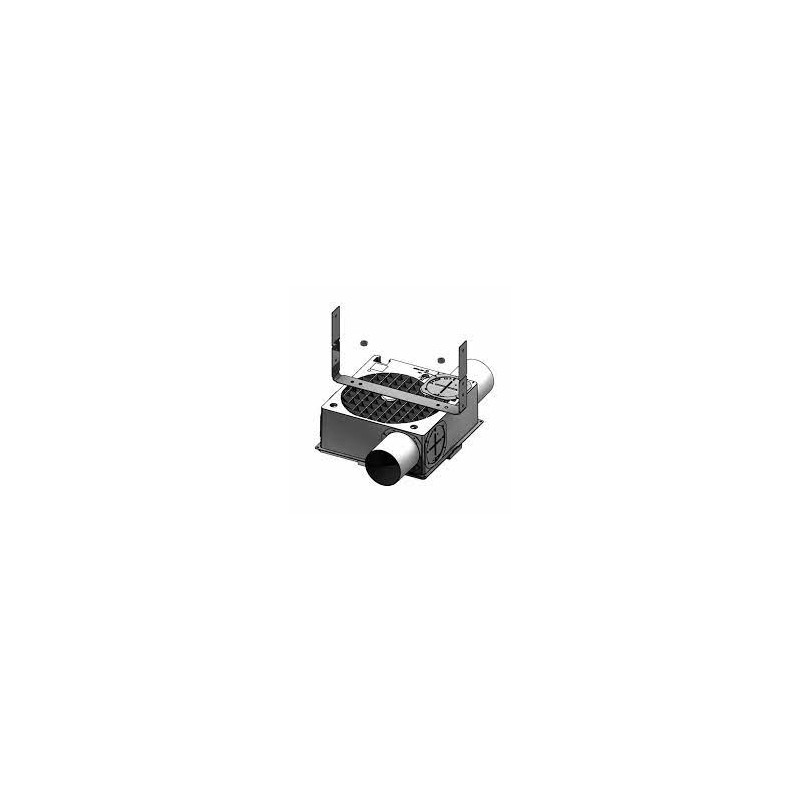

VMC simple flux 3 vitesses

Ventilateur SLIMVENT - HELIOS

Le débit max du SVV80 est de 100m3/h, il est donc conseillé d'utiliser ce ventilateur pour de petits logements jusqu'au T2. Les 3 vitesses de commande vous permettent d'adapter l'extraction d'air suivant vos besoins ou d'éteindre le ventilateur.

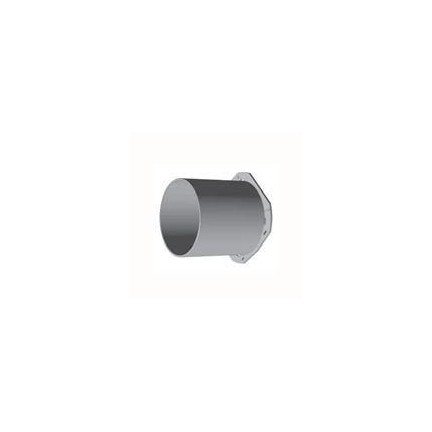

Le ventilateur SVV 80 est vendu avec une configuration pour une seule pièce ventilée mais des raccords supplémentaires peuvent être achetés pour raccorder jusqu'à 2 pièces d'eau supplémentaires (Accessoires)

Le boitier du SVV 80 n'est pas isolé, nous vous recommandons une installation dans un volume chauffé.

Résumé

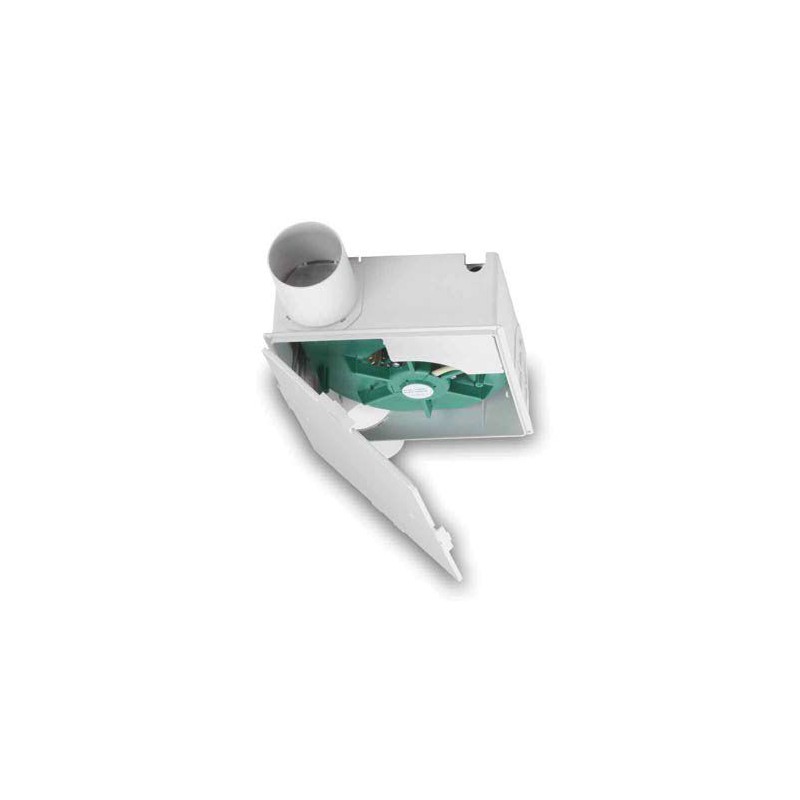

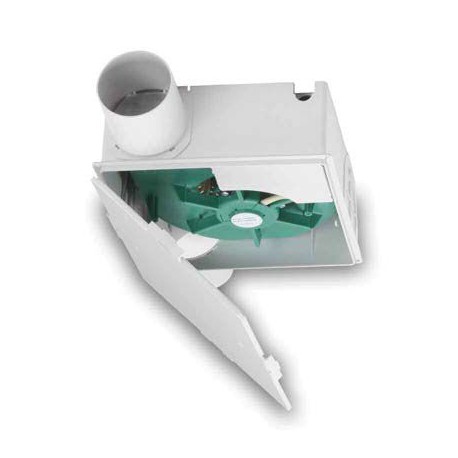

• Ventilateur extra-plat, construction compacte en matière synthétique antichoc haute qualité.
• Moteur centrifuge à haut-rendement en matière synthétique haute qualité. 230V, 50Hz, Protection IP 44
• Coupure automatique en cas d'échauffement et remise en service après refroidissement du moteur
• Montage en toutes positions.
• Fonctionnement trois vitesses avec commutateur type DSEL 3 (Accessoires)

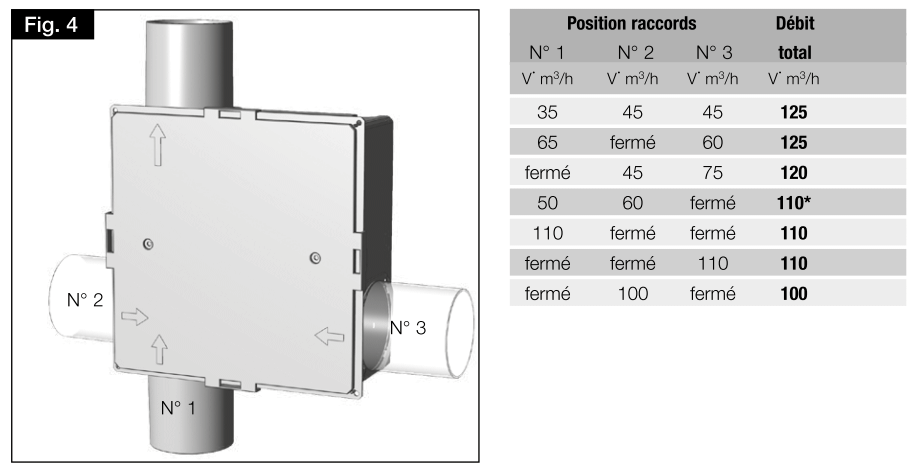

Tableau des débits en fonction du nombre et de la position des raccords.

GAINES DU VENTILATEUR AUX BOUCHES

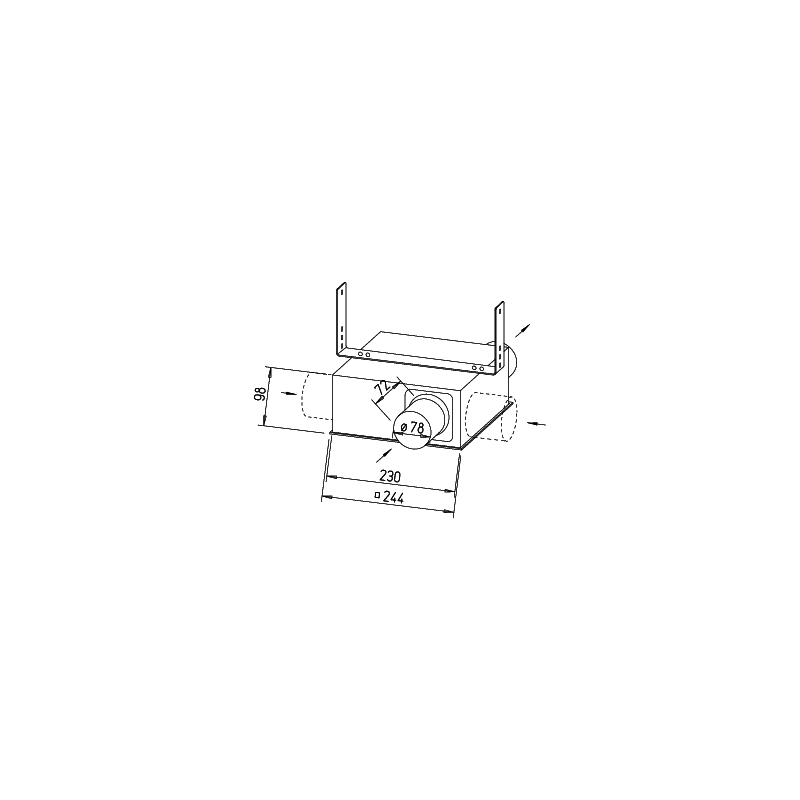

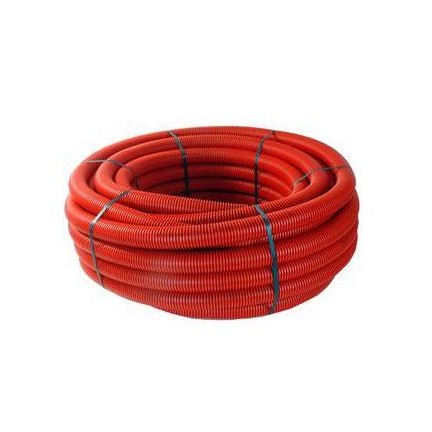

Les piquages du SVV 80 ont tous un diamètre de 78mm que ce soit pour le rejet extérieur ou vers les pièces d'eau. Nous vous conseillons l'utilisation de gaines semi-rigides PEHD DN 90 pour éviter tout risque de déchirement ou d'écrasement que l'on voit avec les conduits souples. De la gaine TPC DN 90 peut très bien convenir pour cet usage.

Le rejet extérieur peut se faire en toiture ou en façade. Selon la recommandation du DTU 68.3, il devra être éloigné des fenêtres de la maison au minimum de 60cm.

Attention les conduits PEHD ne sont pas isolés, il est donc important de faire une installation dans le volume chauffé de la maison.
Si les conduits doivent passés dans les combles ou autre espace non chauffé leur isolation est obligatoire pour ne pas avoir de condensation à l'intérieur.

Pour améliorer l'étanchéité des raccords, de la bande PE rétractable peut être mis dessus.

BOUCHES D'EXTRACTION

Les bouches d'extraction DN 80 sont raccordées à la gaine PEHD ou TPC DN90 par des plénums coudés ou droits suivant votre configuration.
