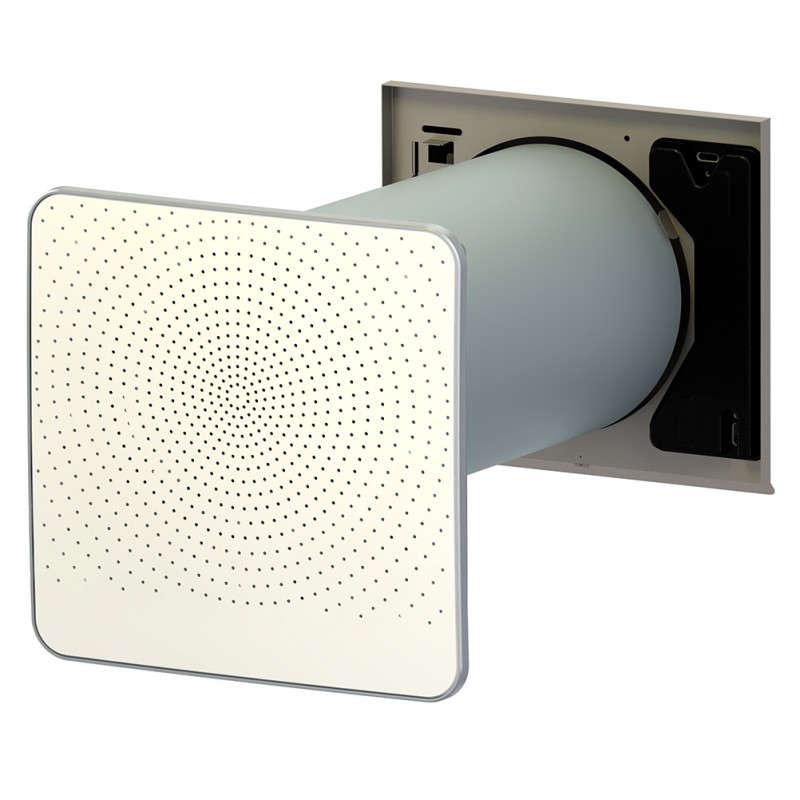

BRINK - AIR 70

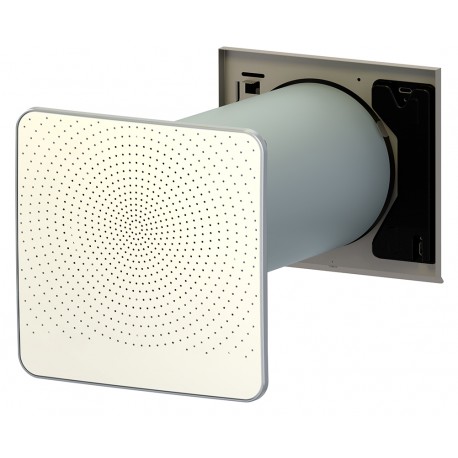

VMC double flux décentralisée avec échangeur à contre courant avec récupération de chaleur. Adaptée pour la ventilation d'une seule pièce jusqu'à un débit max de 70m3/h. Deux couleurs disponibles pour la grille extérieure métallique: blanc ou inox. Notre kit comprend l'Air 70, un tube PVC 500-600 mm, la grille extérieure et le kit rallonge en fonction de l'épaisseur de mur choisi.

En savoir plus

-
60
79%
0.25

1 592,49 € TTC

1 990,61 €

-20%

Prêt à poser soit même ou par votre artisan

Paiement sécurisé

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passif-
Type de caissonTraversée de mur
Compatible RT2012Oui
TypeT1-T2
Débit d'air60
Rendement79%
Efficience électrique0.25
MarqueVIM
Hauteur398 mm
Largeur398 mm
Profondeur270-600mm

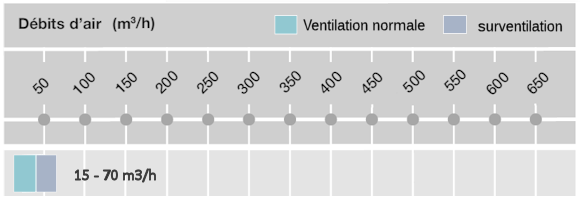

Plage de débit15-70 m3/h
Etanchéité à l'air du caissonnon connu
Rendement fabricant79 %
by pass en étéoui
Protection antigelpréchauffeur électrique
puits canadiennon
Diffusion / réglage débit5 vitesses
Filtre G3 intégréoui (F7 option)
FonctionnementSoufflage et extraction continu
Evacuation des condensatspar déflecteur intégré dans la façade
Diamètre carottage260 mm

Vmc double flux AIR 70

Pas de certification

certification EN13141-8


Faible consommation

Régulation

Appareil connecté

Rendement moyen
de 67%*
Rendement RT2020
de 79%		Consommation : 0.25W/m3/h5 vitesses réglables, boitier de commande ou sondesBoitier filaire, liaison PC ou smartphone

* Rendement déclaré de 79%, dégradé de 12% (démarche passive)

Résumé

  • A installer en local isolé
  • Adapté pour 1 pièce
  • 1 carottage de 260mm
  • Filtres intégrés G4 - filtre F7 en option
  • Régulation 5 vitesses sur boitier
  • By pass automatique de l'échangeur sur cette machine
  • Niveau de fuites
    • externes : 0.3%
    • internes : 3.9%
  • Niveau acoustique bon



(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique.





AIR 70

AIR 70 PLUS

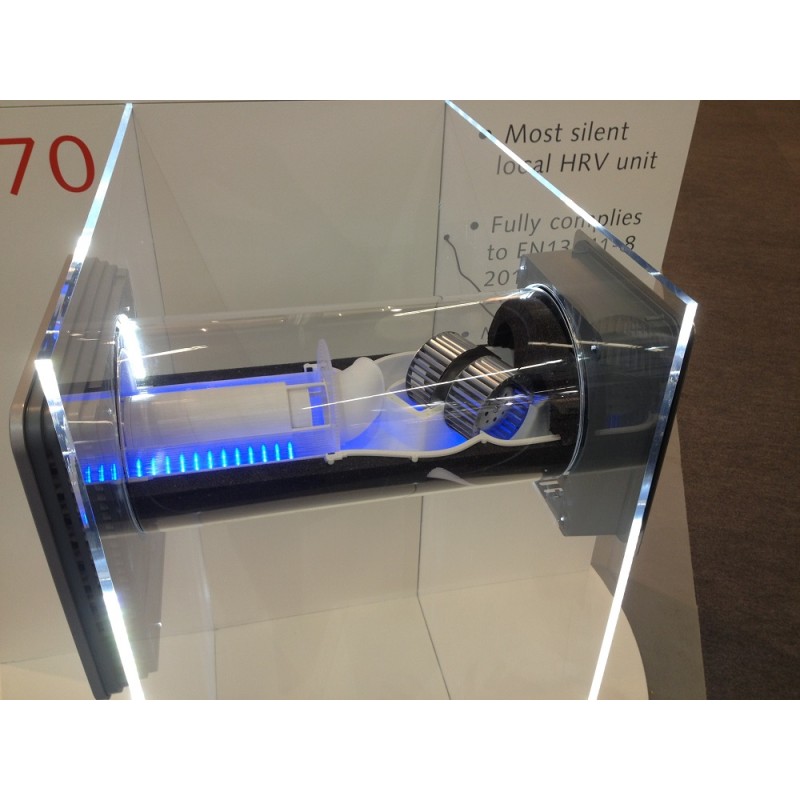

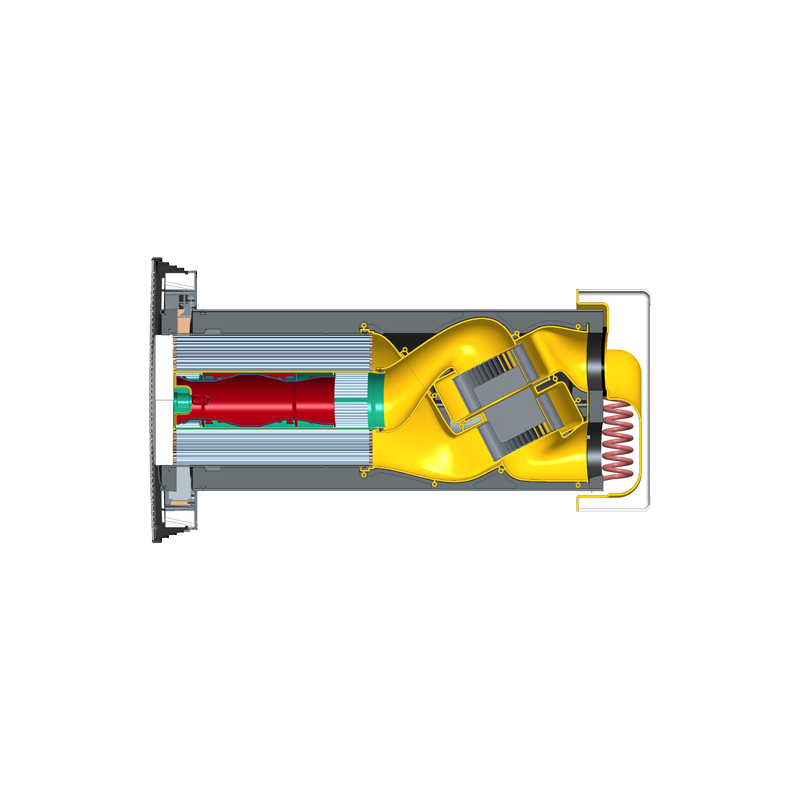

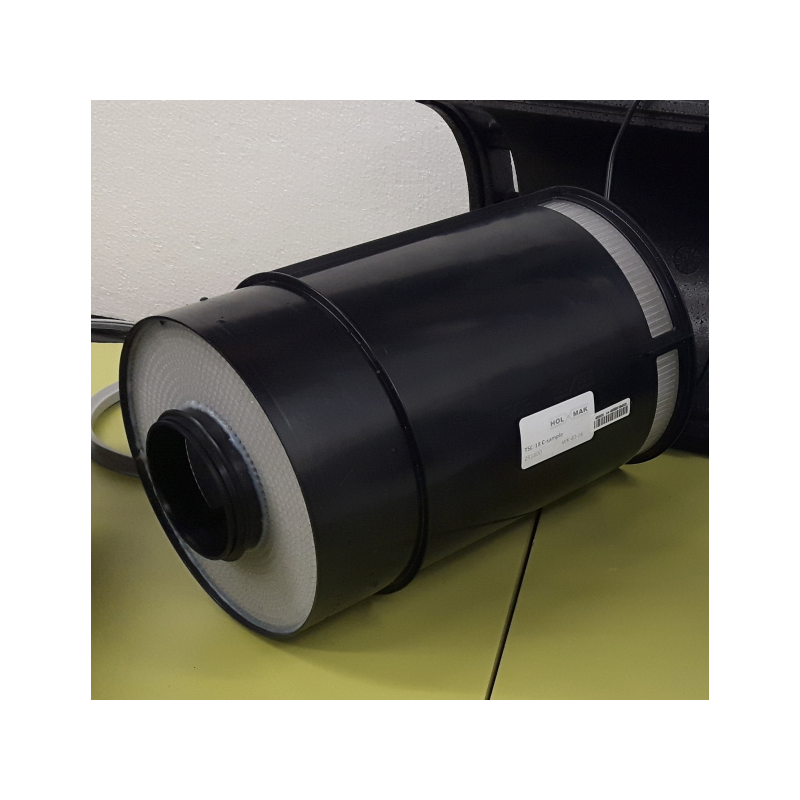

Echangeur de chaleur Echangeur contre courant à flux croisés par pailles
Protection antigel
préchauffeur intégré de 175W
Diamètre carottage260mm avec inclinaison de 3% ou 280mm sans inclinaison
Epaisseur du murde 270 à 600mm
Niveau sonorede 18 à 30 dB(A)
Puissance ventilateursde 4.2 à 23.5W
FiltrationG4 sur air extrait et soufflé - F7 en option et en complément
Régulation by pass
Boitier de commande Panneau intégré
en option: Sélecteur 4 positions

Panneau intégré en option:
Sélecteur 4 positions ou Brink Home
sondes hygro et/ou Co2
Alarme encrassement filtre
Programmation hebdomadaire
Compatible domotique
Affichage températures
Pilotage couplé de plusieurs appareils

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)



Données techniques

Installation de la VMC

La VMC est livrée prête à fonctionner avec l'ensemble des composants et un manuel d'installation détaillé. Elle peut être branchée directement sur une prise électrique 230V permanente ou bien équipée d'un commutateur ON/OFF pour la mise sous et hors tension de l'appareil.
La mise en marche et arrêt de la VMC se fait via le panneau intégré.

Option de régulation des débits

De base :

- Aucune régulation automatique, le changement de vitesse se fait manuellement sur le panneau intégré

En option :

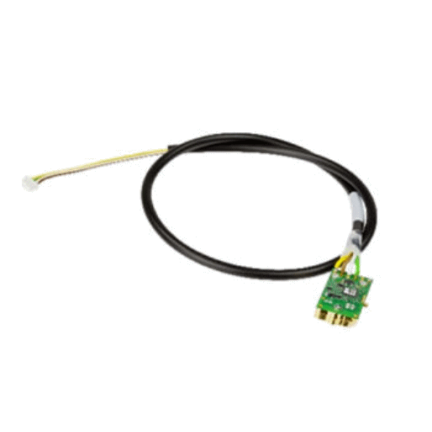

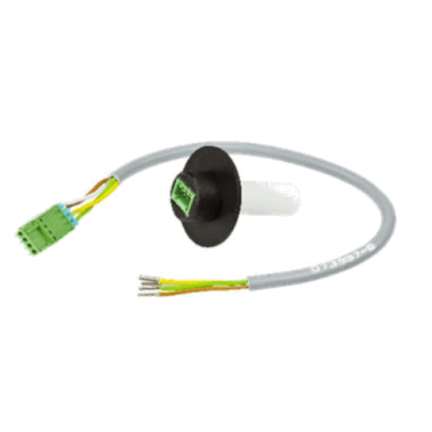

- Seulement sur la version PLUS, raccordement possible d'une sonde hygro et/ou CO2 permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée.

- Avec le Brink Service Tool, les réglages d'usines peuvent être modifiés et adaptés à vos souhaits: vitesses de ventilation, débit d’air, température et hystérèse du bypass, fonctionnement automatique ou non du bypass, débit maximal pour alarme de filtre, sensibilité du capteur d’humidité, niveau innféireur et supérieur de la sonde Co2. pression du
réseau d’air, T°C intérieure et extérieure, état du Bypass et pré-chauffeur électrique

Entretien / pannes

Entretien :

Sur l'ensemble des modèles, la commande inclut un témoin d'encrassement, qui se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres.

Pannes :

le caisson est muni d'un indicateur de pannes pour faciliter le diagnostic du problème. Se reporter à la notice de mise en service pour déterminer la panne

Suivi des performances / monitoring

La VMC ne permet pas l'affichage des températures sur les 4 réseaux de ventilation.



Possibilité de régulation

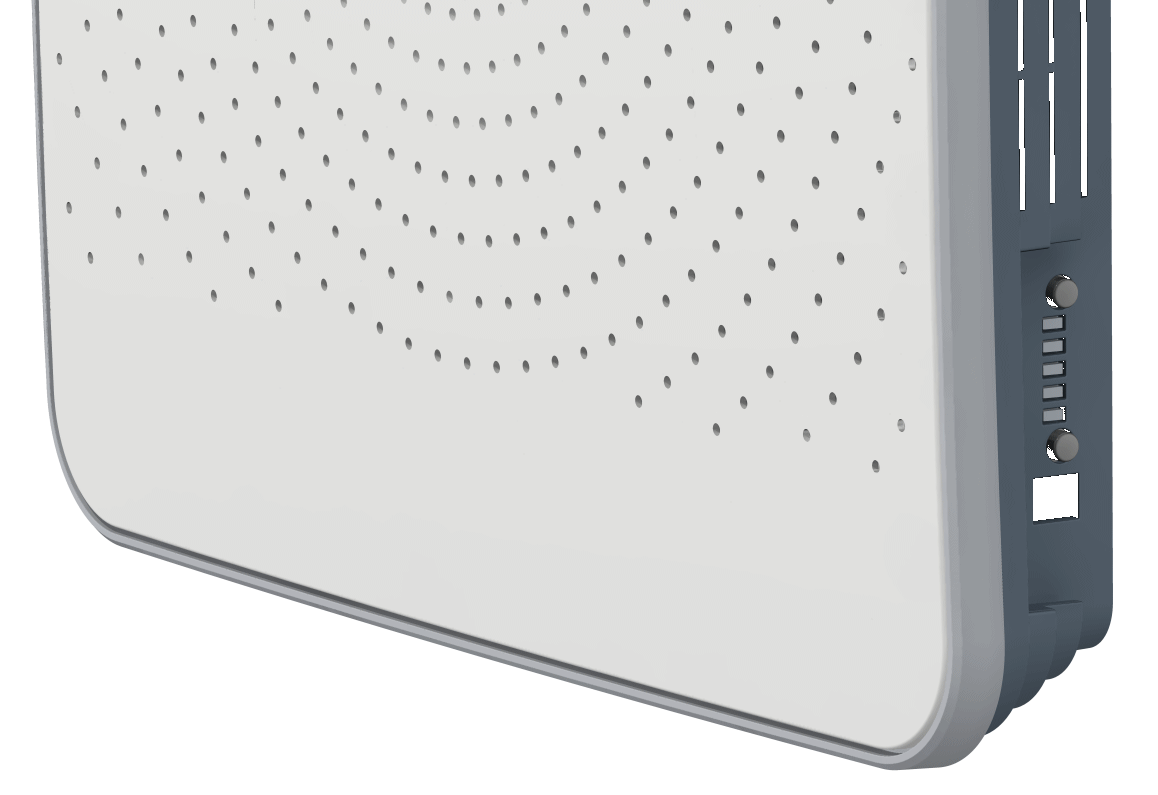

panneau intégré
Sélecteur 4 positionsApplication BrinkHome

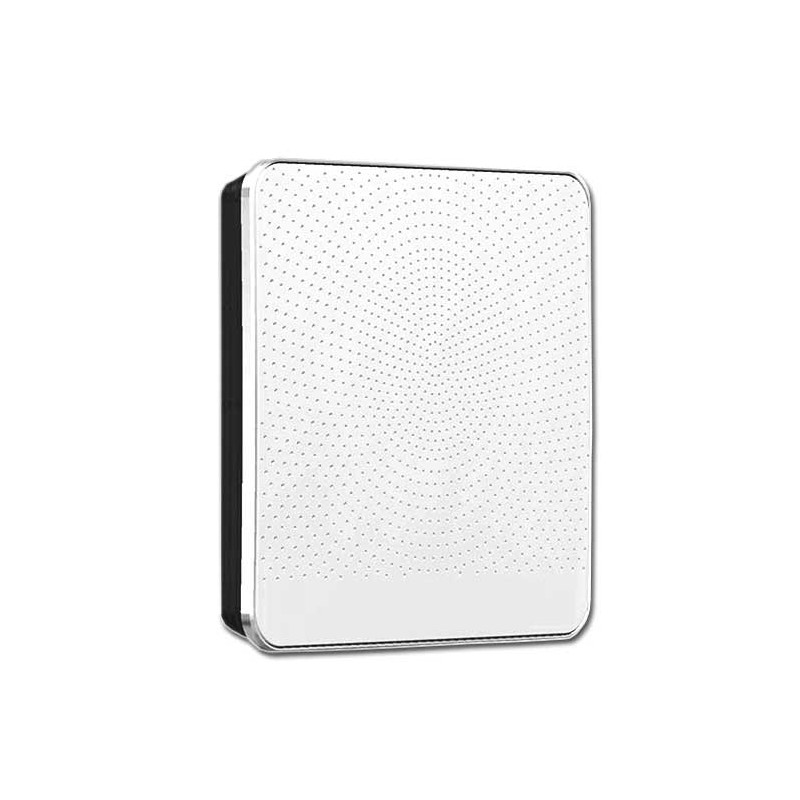

La commande intégrée dans la façade sur la VMC permet d'actionner les fonctionnalités suivantes:

▶ Contrôle manuel des 5 vitesses avec marche-arrêt (0-15-25-40-55-70m3/h)
▶ Affichage remplacement filtres, défauts

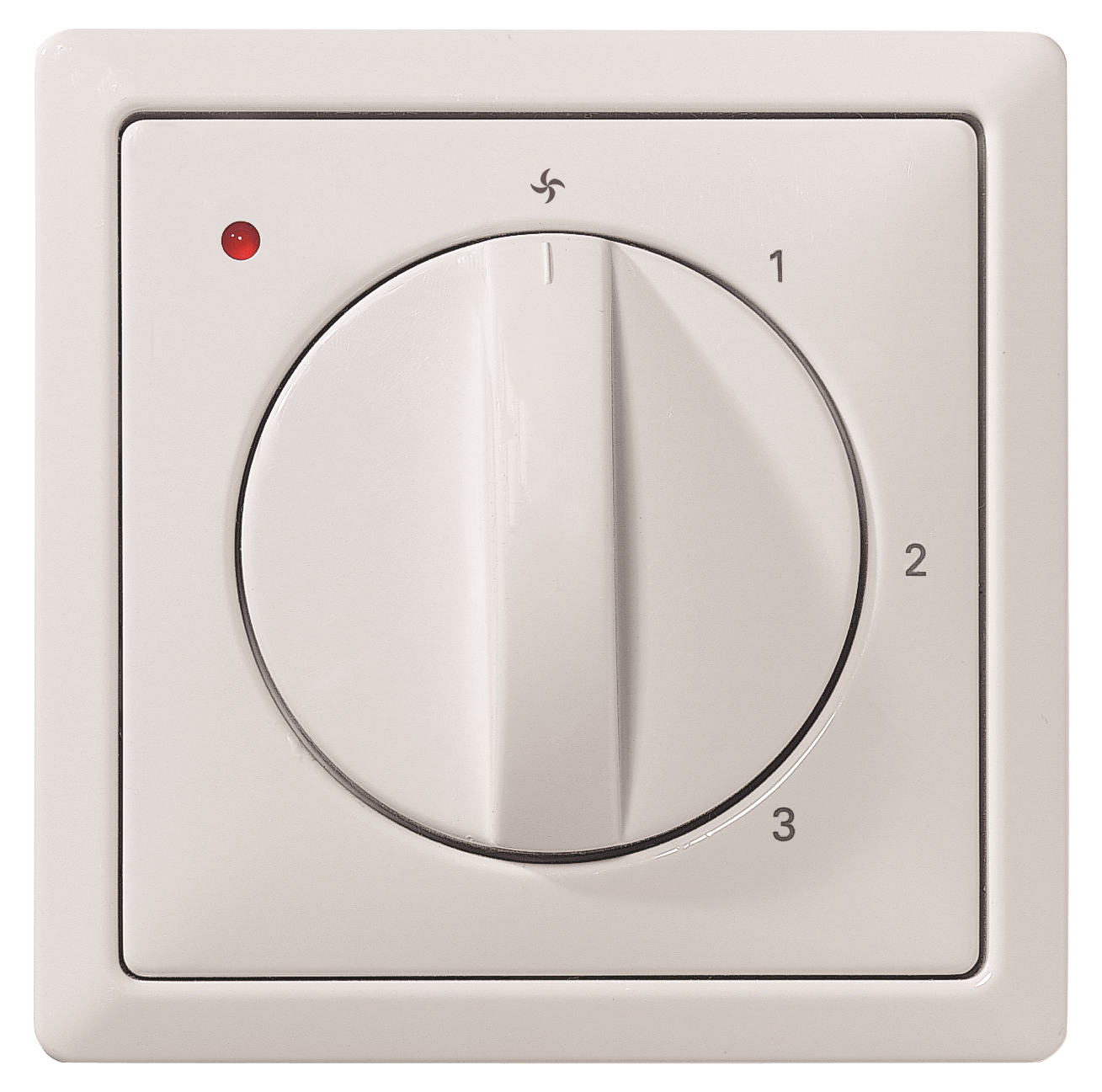

Le sélecteur 4 vitesses vient en complément du panneau de commande de la VMC, il se connecte à la VMC via un câble RJ12. Pratique si la VMC est éloignée des pièces de vie.

Fonctionnalités:

▶ Contrôle manuel déporté de 4 vitesses (15-25-40-70m3/h)
▶ Marche-arrêt sur le panneau
▶ Affichage remplacement filtres
▶ Débit de pointe minuté 30 minutes

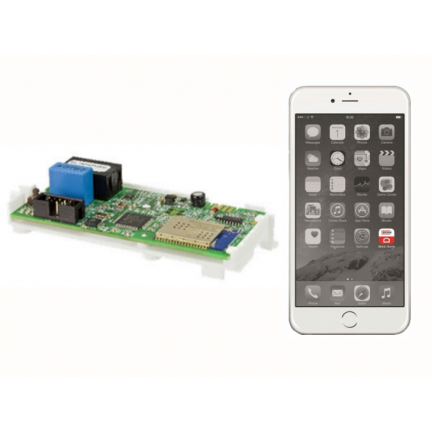

Le module Brink Home permet de commander et de consulter à distance la VMC double flux. Commande via un navigateur Web avec la VMC connectée directement à un ordinateur ou à distance par Internet à une tablette ou smartphone.

Fonctionnalités:

▶ Contrôle manuel des 5 vitesses
▶ Affichage de l'état du by-pass
▶ Affichage du pourcentage de Co2 dans le logement si une sonde est connectée (seulement sur version Plus)
▶ Alarme maintenance filtres ou défauts machine
▶ Marche-arrêt sur le panneau

Se rendre sur l'onglet "Accessoires" si vous souhaitez ajouter le sélecteur ou le set Brink Home

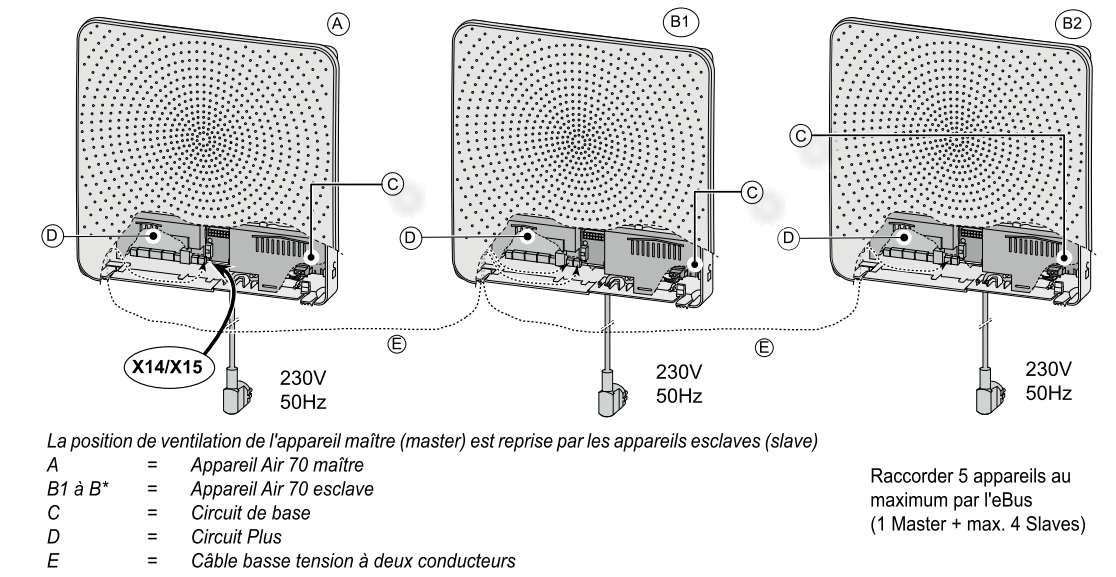

Piloter jusqu'à 5 VMC AIR 70 Plus avec un seul Brink Home

Il est possible de piloter plusieurs AIR 70 avec un seul Brink Home avec les versions "Plus". Il y a une VMC "Maître" et les autres sont "Esclave". Cela signifie que toutes les VMC fonctionnent de la même manière. Toute action sur la VMC "Maître" sera également appliquée sur les VMC "Esclave".

Pour cela, les VMC doivent être reliées entre elles avec câbles ebus (câble basser tension à deux conducteurs.

Par contre il n'est pas possible d'avoir un retour d'information des VMC "Esclave" via le module Brink Home car seule la VMC "Maître" est connectée au Brink Home.

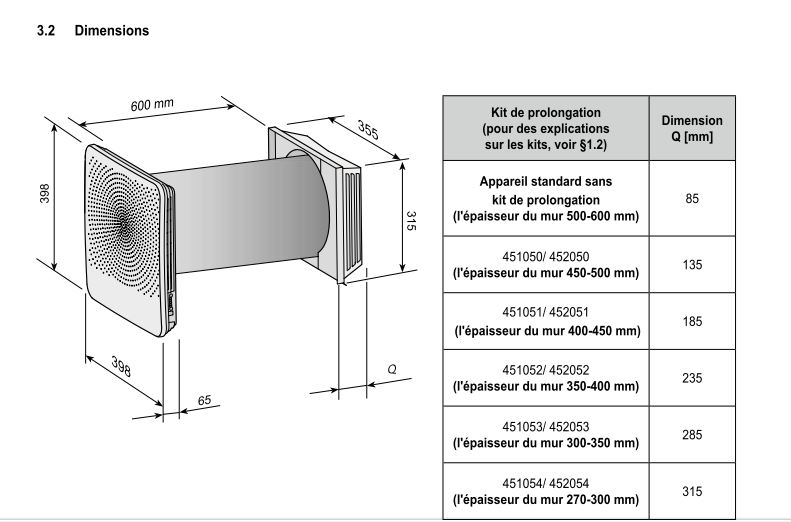

Montage avec ou sans rallonge

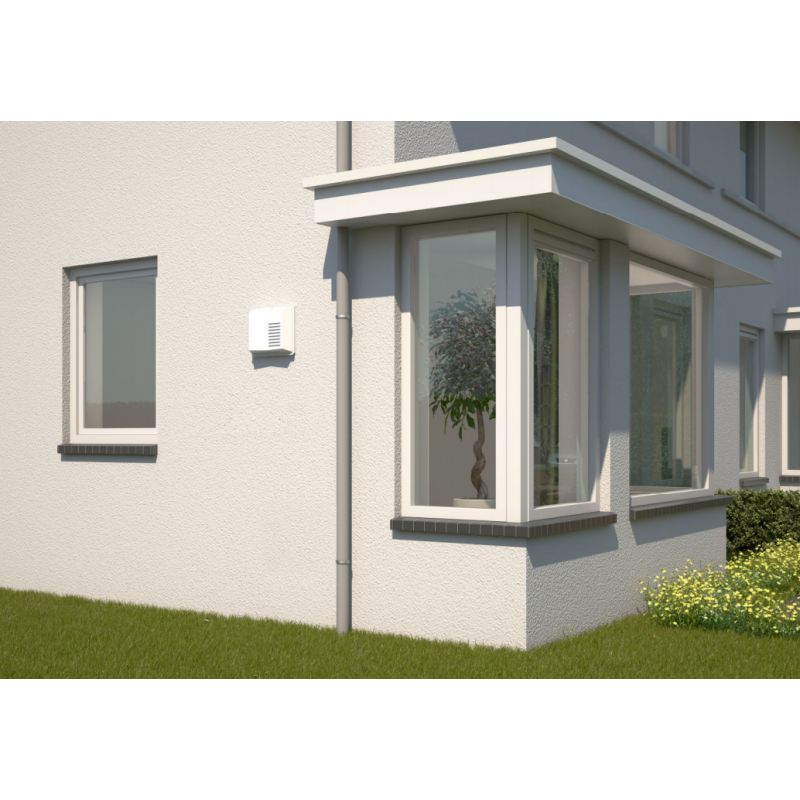

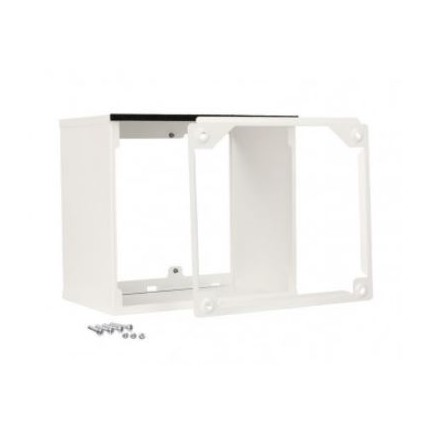

La profondeur de la grille extérieure dépend de l'épaisseur du mur. La partie cylindrique de la VMC contenant l'échangeur et les moteurs faisant 60cm de long, si l'épaisseur du mur est inférieur, il faut alors une profondeur de grille extérieure plus importante pour compenser. On met alors une rallonge entre le mur et la grille extérieure, disponible en blanc ou inox. Se référer au manuel d'installation pour connaître la profondeur des grilles. Pour un mur entre 50 et 60cm, aucune rallonge n'est nécessaire.

Dans tous les cas, n'hésitez pas à nous consulter pour que nous vous proposions l'accompagnement adapté à votre besoin.



vidéo de montage

Documentation Brink Air70

Télécharger

Notice de pose Brink Air70

Télécharger

Etiquette AIR 70

Télécharger
