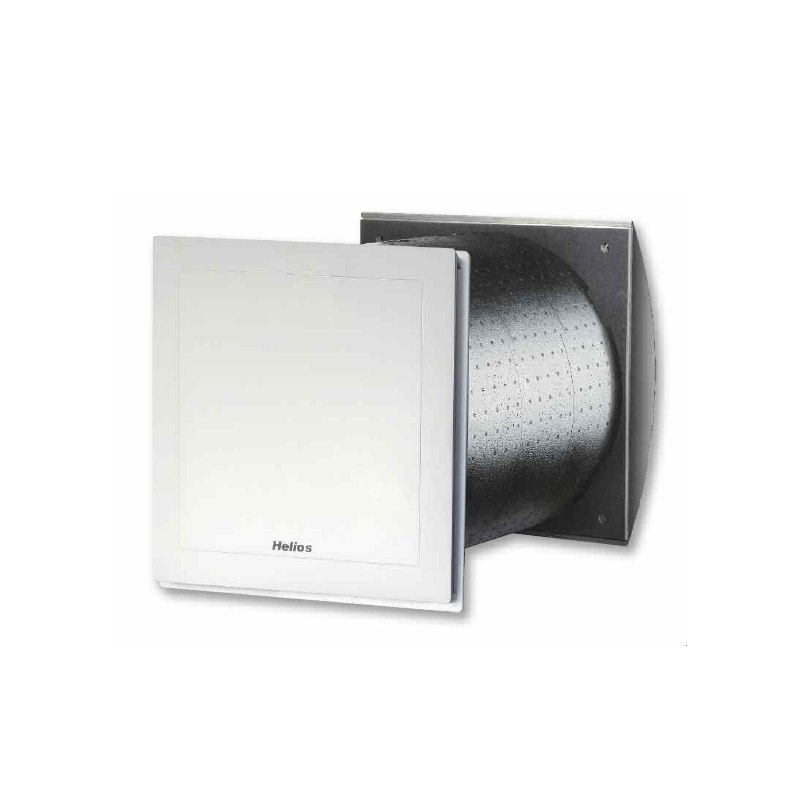

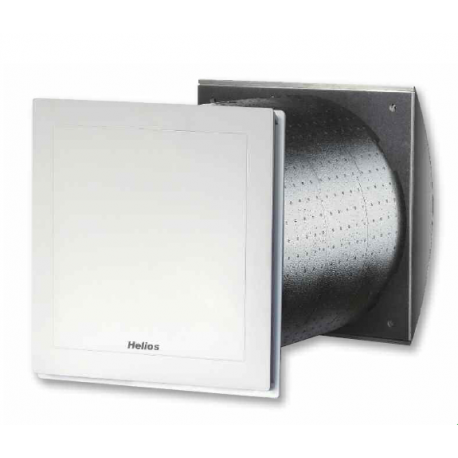

Helios - KWL EC 60

Centrale double flux avec échangeur à contre courant. Le prix affiché inclut le boitier de commande. Ventile une pièce (soufflage + extraction) jusqu'à 60 m3/h.

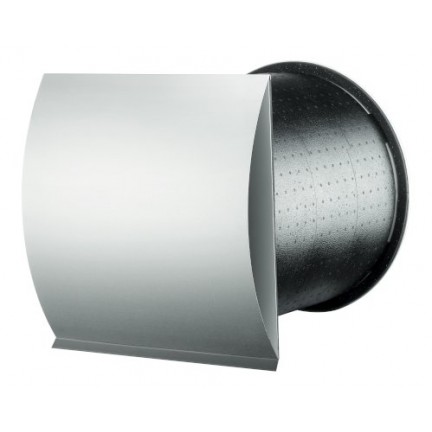

Le Kit gros oeuvre en "accessoires" est indispensable.

En savoir plus

-
-
60
60%
0.40

1 412,16 € TTC

Prêt à poser soit même ou par votre artisan

Paiement sécurisé

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passif-
Type de caissonTraversée de mur
Compatible RT2012-
TypeT1-T2
Débit d'air60
Rendement60%
Efficience électrique0.40
MarqueHelios

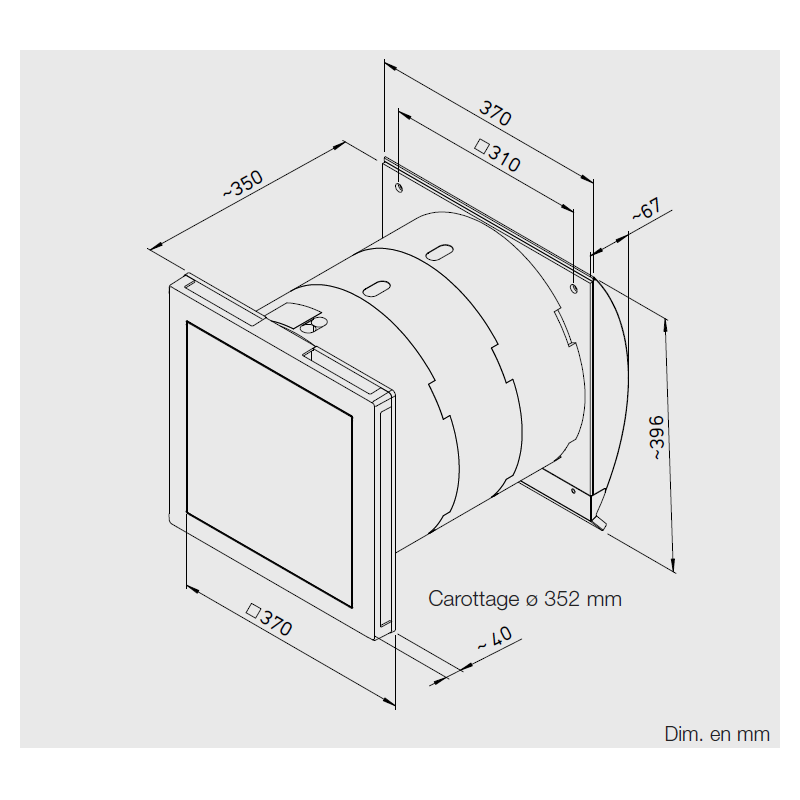

Hauteur396 mm
Largeur370 mm
Profondeur350 mm mini + rallonge 111 mm en option
Poids12.5 kg

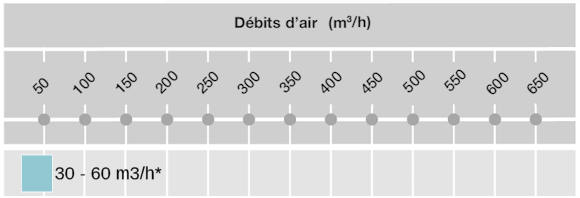

Plage de débit25-60 m3/h
Etanchéité à l'air du caissonnon connu
Rendement fabricant70 %
by pass en éténon
Protection antigelRéduction du débit d'air entrant
puits canadiennon
Diffusion / réglage débit3 vitesses
Filtre G3 intégréoui (F7 option)
FonctionnementSoufflage et extraction continu
Evacuation des condensatspar déflecteur intégré dans la façade
Diamètre carottage352 mm

Pas de certification

Pas de certification NF


Faible consommation

Régulation

Appareil connecté

Rendement moyen
de 60%*
Rendement RT2020
de 50%**		Consommation : 0.13W/m3/h3 vitesses réglables, boitier de commande ou sondesBoitier filaire, pas de liaison PC ou smartphone

* Rendement déclaré de 78%, dégradé de 12% (démarche passive)
**En l'absence de valeurs mesurées selon la NF EN 13141-8, la valeur par défaut de 50% est appliquée.

Vmc double flux KWL EC 60

Résumé

  • A installer en traversée de mur : carottage DN 352
  • Echangeur céramique
  • Flux extraction / soufflage continu
  • Filtres intégrés G4 - filtre F7 en option
  • Régulation 3 vitesses sur boitier
  • Pas de by pass de l'échangeur sur cette machine
  • Ventilateur moteur à courant continu
  • Evacuation des condensats par déflecteur intégré dans la façade
  • Grilles d'aération comprises

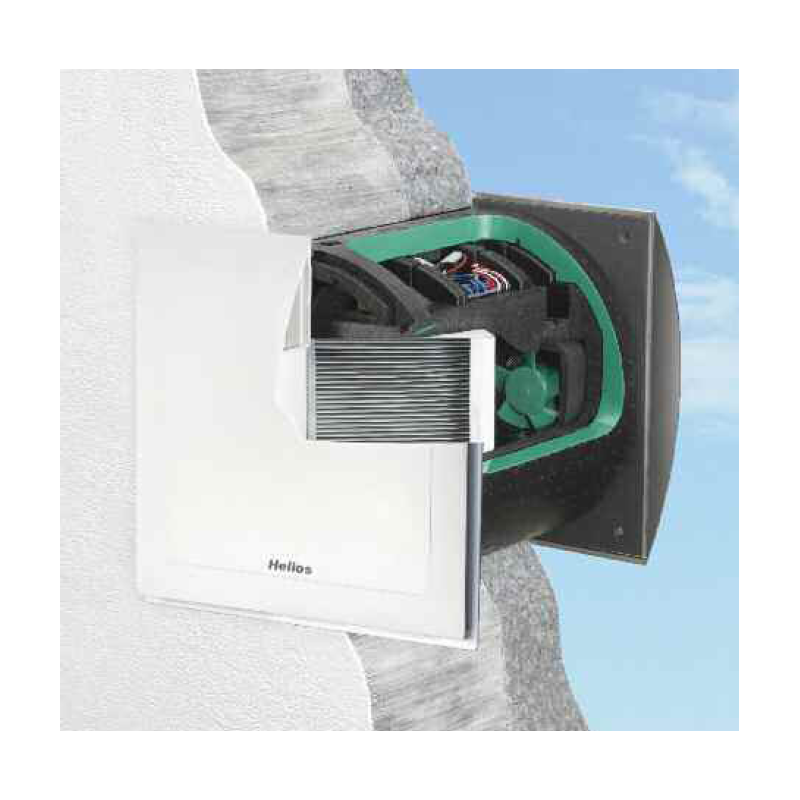

EcoVent est particulièrement adapté en rénovation et quand l'installation d'un réseau de distribution  d’air est impossible ou économiquement peu viable. Pour l'installation du groupe de ventilation  EcoVent, il suffit de réaliser un carottage dans un mur extérieur et d'y encastrer le manchon mural.

(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique.

Helios KWL EC 60 Eco

Helios KWL EC 60 Pro

Helios KWL EC 60 Pro FF

Echangeur de chaleur Echangeur contre courant à plaques aluminium
Protection antigel
Diamètre carottage352mm
Epaisseur du murde 349 à 571mm avec rallonge KWL 60 WV
Niveau sonorede 18 à 30 dB(A)
Puissance ventilateursde 2 à 8W
FiltrationG4 sur air extrait et soufflé - F7 en option
Régulation by passpas de by-pass
Boitier de commande Commande 3 vitesses intégréecommande à distance KWL-BCUcommande à distance KWL-BCU et sonde hygro intégrée
Alarme encrassement filtre
Programmation hebdomadaire
Compatible domotique
Affichage températures
Pilotage couplé de plusieurs appareils

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

commande intégrée

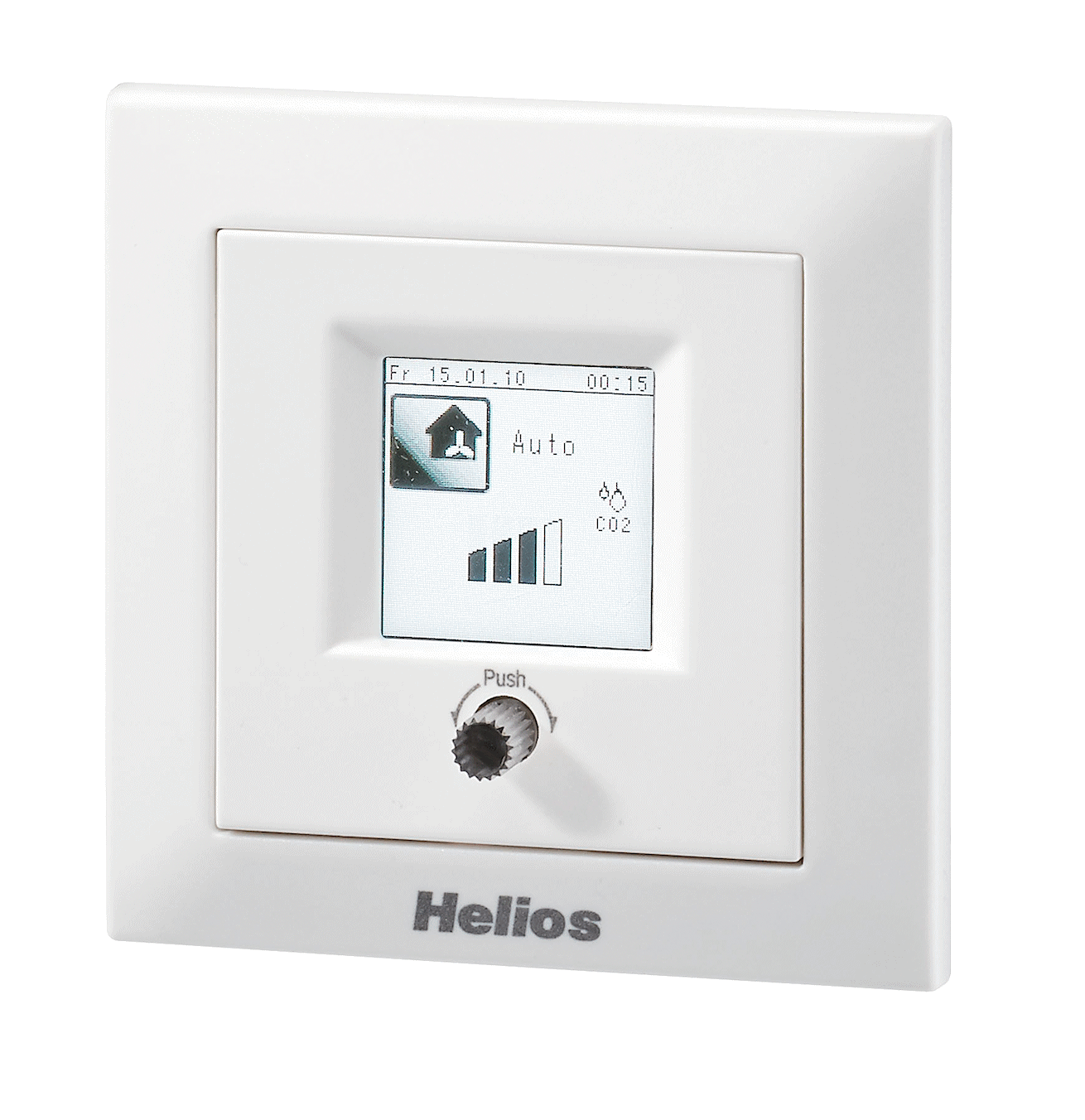

Commande filaire KWL-BCU

La commande intégrée dans la façade sur la VMC permet d'actionner les fonctionnalités suivantes:

▶ Contrôle manuel des 3 vitesses
▶ Réglage des débits pour chaque vitesse 0-15-30-45-60m3/h
▶ Affichage remplacement filtres, défauts


Fonctionnalités:

▶ Contrôle manuel des 4 vitesses avec marche-arrêt
▶ Réglage des débits pour chaque vitesse
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation
▶ Grand débit sur une durée paramétrable
▶ Paramétrage des seuils pour la sonde hygro du modèle KWL EC60 Pro FF et pour la sonde CO2 en option.
▶ Affichage remplacement filtres, défauts

Données techniques

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner.  A la mise en service, vous déterminez le débit que vous souhaitez pour chacune des vitesses, de 0 à 60m3/h par palier de 15, pour correspondre au débit nominal du logement, au débit de pointe, et la base vitesse.

Option de régulation des débits

De base :

- Le modèle KWL EC 60 Pro FF est équipée de série d'un hygrostat dans son bloc. Elle ajuste automatiquement sa ventilation en fonction des seuils que vous aurez paramétrés via le boîtier KWL-BCU.

En option :

- Raccordement d'une sonde CO2 permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées).

Entretien / pannes

Entretien :

Sur l'ensemble de la gamme, le boitier inclut un témoin d'encrassement, qui se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres.

Pannes :

le caisson est muni d'un indicateur de pannes pour faciliter le diagnostic du problème. Se reporter à la notice de mise en service pour déterminer la panne

Suivi des performances / monitoring

La VMC ne permet pas l'affichage des températures sur les 4 réseaux de ventilation.
